病理組織學的自動化趨勢：臨床醫療體系追求「高周轉、標準化」的一致性

在醫學實驗室的演進史中，「自動化」與「數位化」是兩股不可阻擋的巨浪。過去，病理技師需要依靠多年累積的直覺與經驗手動控制脫水、包埋與染色。然而，隨著檢體量的激增以及對診斷一致性要求的提高，人為誤差與效率瓶頸成為了現代實驗室必須面對的挑戰。

拓生科技觀察到，臨床醫療體系的病理實驗室，必須建立在「自動化製備」與「數位化閱片」的高度整合之上。

一、自動化染色適合哪種委託單位?

在病理組織學的領域中，組織切片染色是揭開細胞微觀結構的關鍵鑰匙 。然而，根據委託單位的背景與目的不同，染色服務的核心需求往往大相逕庭：

  • 最適合：臨床醫療體系（如各大醫院）： 他們追求的是「高周轉、標準化與絕對的一致性」 。

  • 不適合：科學研究體系（如大學、中研院、生技藥廠）： 他們追求的是「高彈性、客製化與對未知特徵的精準捕捉」。

這兩種截然不同的世界，也決定了應該採取「自動化大量染色」還是「精細的客製化人工染色」的決策策略。

二、自動化設備在病理實驗室中的核心應用

自動化技術已滲透進病理製備的每一個神經末梢，主要體現在以下三大領域：

1. 封閉式組織處理機 (Tissue Processor)

傳統的開放式脫水易受環境濕度影響。現代自動化處理機具備真空壓力輔助與精確控溫，能確保化學試劑（如酒精、二甲苯）與組織塊內部的交換達到最高效率，大幅減少了「中心過軟」或「邊緣過硬」的失敗率。

2. 自動染色與封片系統 (Stainer & Coverslipper)

自動染色機是實驗室的「效率引擎」。它能同時處理數百張玻片，精確控制每一道染料的浸泡時間。結合自動封片機，玻片從染色完畢到乾燥封片，全程無需人工介入，徹底解決了手動封片常見的氣泡與溢膠問題。

3. 全景掃描系統 (Whole Slide Imaging, WSI)

數位化的終點是掃描。自動化的 WSI 系統具備自動上片、自動對焦功能，能將物理玻片轉化為高動態範圍的數位影像。這不僅改變了儲存方式，更為後續的 AI 輔助診斷（AI-assisted diagnosis）奠定了數據基礎。

三、 效率與準確性的量化對決：手動 vs. 自動化

為什麼現代實驗室必須推行自動化？透過下表對比，我們可以清晰看見兩者的差異：

評比項目 手動流程 (Manual) 自動化流程 (Automated)
批次一致性 易受操作者心情、疲勞度與人為計時誤差影響 嚴格執行程序，批次間誤差趨近於零
人力產值 技師需守在機器旁，難以處理其他高價值工作 「啟動即離開 (Walk-away)」，技師可專注於疑難切片
試劑消耗 易因手動滴加或敞開式容器導致浪費與揮發 封閉系統精確控制用量，延長試劑壽命
數據可追溯性 紙本記錄易遺失，難以追蹤每片染色的具體參數 數位化Log記錄，符合 ISO 15189 審查要求
診斷效率 醫師需搬運玻片盒，手動調整顯微鏡 遠距閱片、數位標註，檢索效率提升 50% 以上

自動化的最大優勢在於其「可預測性」。當實驗室能精確預估每一批切片的產出時間時，臨床診斷的周轉時間（TAT）才能得到有效保障。

四、邁向未來：自動化帶來的實驗室轉型

自動化的趨勢最終將帶領病理實驗室邁向「智慧化」。

自動染色委託案多數為醫院、大型臨床病理檢驗中心，面對檢測項目單一、重覆性極高，例如：例行性的 H&E 染色 或固定幾種常見抗體的 IHC 染色。「自動染色機」才能快速解決大批量產出與固定周轉時間的檢體染色需求。

當自動染色機、WSI 與雲端診斷平台連成一線，實驗室的物理邊界將消失。病理技師將從「操作員」轉型為「數據分析員」與「品質監控官」，這不僅提升了專業價值，更為精準醫療提供了最堅實的基石。

結語：科技賦能，讓病理更有遠見

拓生科技多數負責的案件皆為挑戰性最高的「研究類型」委託，例如：動物組織、特殊組織(人類胎盤大組織 、帶有骨骼的組織、或是脂肪含量極高的檢體)。

我們不盲目推崇單一的機器參數，而是將病理技師的匠人技術，轉化為您科研路上的強大後盾。從手動計時到自動染色，從顯微鏡視野到 WSI 全景，病理組織學的每一次自動化躍進，都是為了追求更穩定、更真實的生命圖像。拓生科技將持續站在技術的最前線，為您的實驗室提供最穩定、最高效的自動化解決方案。

延伸閱讀

人類胎盤大組織切片與精密染色：「大玻片全景掃描」完美保留大組織空間脈絡

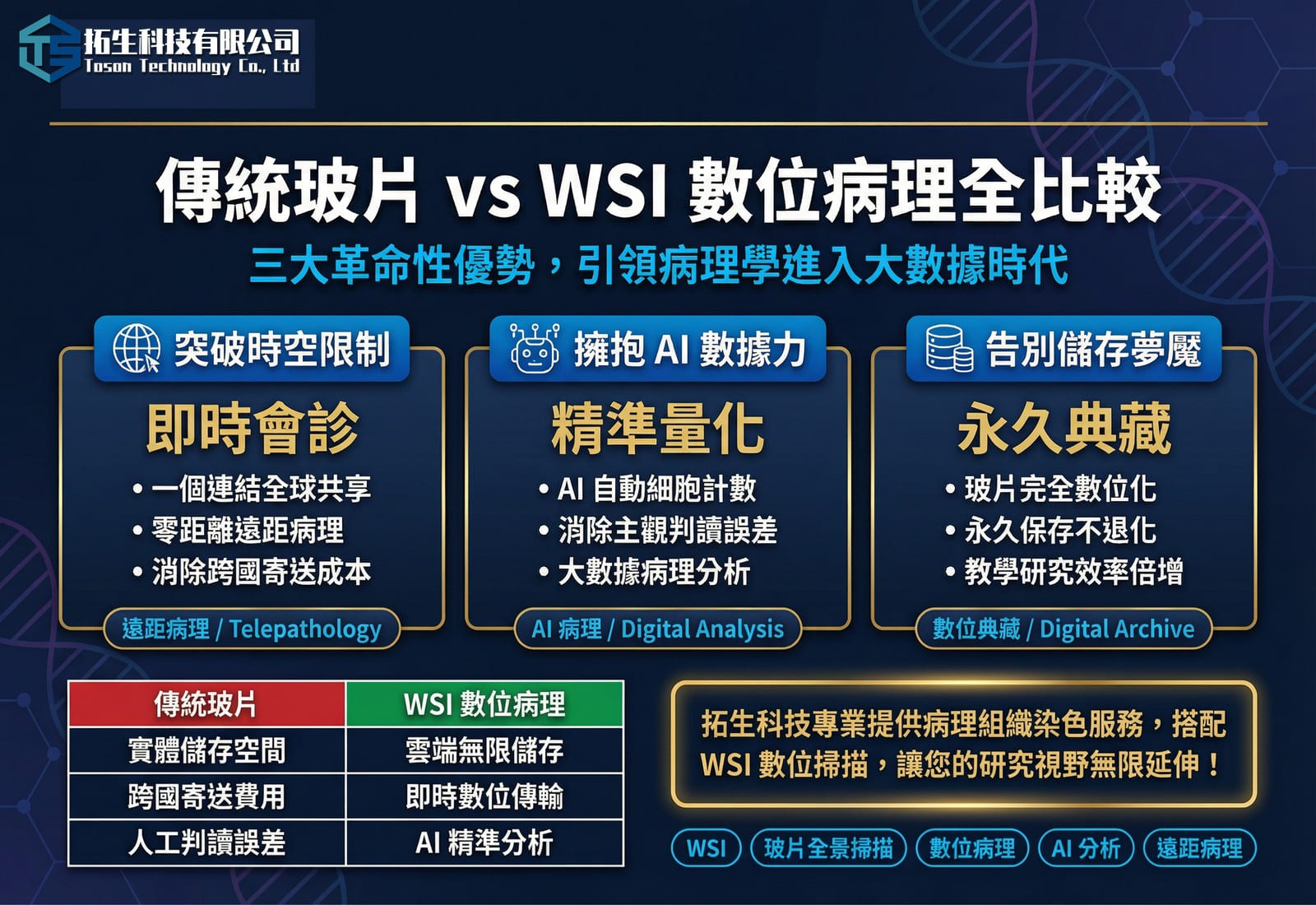

從顯微鏡到數位病理：玻片全景掃描 (WSI) 的革命性優勢

WSI玻片掃描品質差異：解析關鍵品質規格之重要性

人類胎盤大組織切片與精密染色：「大玻片全景掃描」完美保留大組織空間脈絡

 一、 為什麼大型器官需要「大玻片」服務？

在現代醫學與病理研究中，面對人類胎盤、肝臟等面積較大的臨床組織時，往往會遇到技術瓶頸 。受限於傳統小尺寸玻片（1″x3″）的空間，大組織必須被迫「切碎」成多個小區塊分別處理 。

  • 傳統做法的痛點： 就像把一張完整的拼圖硬生生剪碎，在拼回去時容易出現邊界對不準、斷裂（影像拼接誤差），導致組織原有的「空間關聯性」與重要資訊不幸遺失 。
  • 拓生科技的解決方案： 我們推出全方位的一站式病理代工服務，專注於大型組織的完整製備 。不拆散組織，完整保留大型器官在微觀（細胞特徵）與宏觀（整體解剖結構）下的「空間連續性」 。

二、 拓生科技的四大核心病理製備工藝

為了確保每張大玻片都能呈現最高品質，拓生的技術專家嚴格執行以下標準化製備環節，展現專業的組織包埋與精密染色技術 ：

  1. 方型廣口平整固定： 檢體取得後，立刻放入專用的方型透明廣口容器中，以 10% 中性緩衝福馬林（10% NBF）進行固定 。平整固定能防止大型組織在固定階段捲曲變形或細胞自溶，完美鎖住最原始的蛋白質結構 。
  2. 大尺寸系統包埋（Large Cassettes）： 採用專用大尺寸埋片盒製作組織蠟塊 。技術專家會依據研究需求，將相關組織碎片有系統地鑲嵌於單一大蠟塊中 ，確保切片時能抓取到最大且連續的受檢面積 。
  3. 頂尖的大面積 H&E 均勻染色技術： 使用 2″x3″ 或更大規格的大玻片進行精密的蘇木紫-伊紅（H&E）染色 。透過精密控制的染色程序，解決了大面積組織容易染色不均的難題，確保整張大玻片的細胞核（藍紫色）與細胞質（粉紅色）色彩飽和一致 ，為 AI 影像分析提供高品質基底 。
  4. 超高解析全幅數位掃描（WSI）： 支援 2″x3″、3″x4″ 及 4″x5″ 等多種大型玻片規格 。影像統一以 20x 放大倍率產出，物理解析度高達 0.5 μm（每像素僅 0.5 微米），完全符合國際數位病理規範 。

三、 實戰案例：數位病理影像成果解析

透過拓生科技的高品質製備與掃描，多個研究團隊成功在不遺失空間資訊的前提下，完整捕捉了胎盤的細微病理特徵 ：

案例編號 檢體對象 數位病理影像 成果描述
案例 10 病歷號：XXX 完整呈現幹絨毛的脈絡架構 。影像能清晰觀察到顯著的類纖維蛋白壞死區域與梗塞部位，並精確追蹤絨毛內微血管床的分佈頻率 。
案例 9 病歷號：yyy 重點展現絨毛分支架構的連續性 。在高倍率下能清晰辨識絨毛間隙的微細特徵與組織交界處的空間連結 。
案例 6 病歷號：不公開 a 展現胎盤盤狀結構的橫截面完整性 。研究者可以在宏觀組織輪廓與微觀細胞特徵之間，進行極為一致的對比 。
案例 4 病歷號：不公開 b 透過多層次局部放大（500μm、200μm 級別），細緻展示組織細胞層次的清晰度，可清晰觀察滋養層的形態學特徵及胎兒微血管的充盈狀態 。

四、 本服務的科學價值：全面接軌 AI 與科研應用

拓生科技大尺寸玻片掃描與高品質的組織製備，是現代數位病理學不可或缺的利器 ：

  • 百分之百消除拼接誤差： 直接單張大玻片掃描，免除傳統小切片再縫合的缺點，完整保留胎盤組織的整體解剖構造 。
  • 雲端協作與遠端會診： 全幅數位化掃描（WSI）檔案非常便利於雲端協作、進行遠端跨領域會診 。
  • 高精確度 AI 輔助分析： 高品質的 WSI 影像可直接導入 AI 輔助分析系統，進行絨毛定量、血管密度掃描等自動化病理研究，大幅提升研究數據的客觀性 。

五、 拓生科技：您科研道路上最可靠的夥伴

數位病理是一場追求精準的科學革命。拓生科技致力於提供最穩健的驗證支持，無論是專業的組織包埋切片、特殊染色、免疫染色（IHC）代工，還是大玻片全景掃描，我們都能為您量身打造最高規格的一站式方案 。

延伸閱讀與相關服務連結

如果您想進一步了解相關技術，歡迎點閱拓生的專題文章：

讓拓生科技的專業技術，為您的重要研究成果增添強而有力的科學數據證明！

WSI玻片掃描品質差異：解析關鍵品質規格之重要性

隨著數位病理（Digital Pathology）技術的普及，玻片全景掃描（Whole Slide Imaging, WSI）已成為病理診斷、遠距會診及 AI 訓練的基礎。然而，市場上掃描儀器眾多，從主打極速吞吐量的「工廠型」設備，到強調極致畫質的「科研型」儀器，其掃描品質存在巨大差異。

對於使用者而言，理解規格表上的數字——如解析度、掃描速度、數值孔徑等——並學會根據組織特性選用適當的參數模式，是確保數位影像具備科學價值的關鍵。

一、 WSI 規格大解密：掃描速度、解析度與光學性能

要評估一台掃描儀的品質，不能只看單一指標，必須綜合考慮以下關鍵規格：

1. 解析度 (Resolution) 與數值孔徑 (NA)

許多人誤以為 40X 掃描就代表解析度固定，這其實是誤解。

  • 關鍵規格： 物鏡的數值孔徑 (Numerical Aperture, NA)。
  • 影響： NA 值越高，收集光線的能力越強，光學衍射極限越小，影像越細膩。若兩台儀器同樣是 40X，但一台 NA 為 0.75，另一台為 0.95，後者在觀察核仁細節或細小致病原時，其清晰度會有顯著差異。

2. 掃描速度與對焦機制

掃描速度通常以「15x15mm 區域在 20X 下所需時間」來計算。

  • 高速模式： 通常採用「連續閃擊（On-the-fly）」掃描，相機在載物台移動時快速連拍。優點是效率極高，缺點是若組織不平整，極易產生局部失焦。
  • 精準模式： 採用「步進式（Stop-and-Go）」掃描，每移動一個視野即重新對焦。速度雖慢，但能確保全圖焦點一致。

3. 感測器類型 (Sensor)

  • 3-CCD vs. 單晶片 CMOS： 3-CCD 能提供更精確的色彩還原（Color fidelity），對於 H&E 染色的蘇木紫與伊紅層次展現尤為重要。

二、 參數模式對掃描品質的決定性影響

硬體規格決定了品質的「上限」，而參數模式（Parameter Settings）則決定了實際表現的「下限」。

1. 影像壓縮模式 (Compression)

WSI 檔案龐大，壓縮不可避免。

  • 無損壓縮 (Lossless)： 畫質最完美，但存儲成本極高。
  • 有損壓縮 (Lossy, 如 JPEG2000)： 目前的主流。關鍵在於壓縮比率的設定。過高的壓縮率會導致影像邊緣出現「方塊效應（Artifacts）」，損害 AI 對細胞邊界的識別。

2. 曝光與增益控制 (Exposure & Gain)

  • 自動曝光： 適合標準化的 H&E 切片。
  • 手動/固定曝光： 對於 IHC免疫組織化學染色，若要進行半定量分析（如比較不同切片間的顯色強度），必須固定曝光參數，否則儀器會自動補光，導致數據失去對比基準。

3. 對焦映射 (Focus Mapping)

  • 點狀對焦： 僅在組織上選取數個點對焦。
  • 全域對焦映射： 對整個組織區域進行高密度取樣。對於厚薄不均或蓋玻片下有氣泡的樣本，全域映射能顯著降低失焦率。

三、 實戰指南：如何選用模式以達到最佳品質？

拓生科技技術團隊根據多年的代測經驗，總結了以下三種場景的參數建議：

1. 常規診斷與 H&E 觀察 (追求效率與色彩)

  • 推薦模式： 20X 掃描，啟用 3-CCD 色彩校正，選用標準壓縮比。
  • 重點： 確保白平衡（White Balance）正確，使背景呈現標準純白，有利於病理醫師長期閱片的視覺舒適度。

2. 弱訊號 IHC 與 AI 訓練 (追求精度與穩定)

  • 推薦模式： 40X 掃描，高 NA 物鏡，採用「低壓縮率」或「無損格式」。
  • 重點： 關閉自動增益（Auto Gain），避免背景噪訊被放大。

3. 挑戰性組織：腦組織、脂肪或大片組織 (追求對焦)

  • 推薦模式： 啟用 Z-stack (多層融合) 或增加對焦取樣點。
  • 重點： 針對厚度不均的樣本，透過 Z-stack 捕捉不同層次的影像，可大幅減少邊緣失焦的現象。

四、 結語：看穿數字，回歸影像本質

歡迎委託拓生科技，進行 WSI 代測與免疫染色代工

掃描品質的差異，藏在 NA 值的跳動、對焦模式的選擇與壓縮演算法的深度中。追求高速不應以犧牲數據準確性為代價。透過理解關鍵規格並靈活運用參數模式，您將能獲得更高品質的數位影像，為後續的 AI 分析與臨床會診打下最堅實的基礎。

拓生科技將持續作為您在數位病理領域的技術推手。我們提供最精準的掃描儀器與代測服務，與您一同定義高品質 WSI 的黃金標準。

延伸閱讀

WSI 掃描品質 QA：如何避免失焦、色彩失真與組織邊緣遺失？

從顯微鏡到數位病理：玻片全景掃描 (WSI) 的革命性優勢

病理組織標本的長期保存與歸檔策略：守護科研資產的最後一哩路

病理組織標本的長期保存與歸檔策略：守護科研資產的最後一哩路

一、 前言：標本的任務，才剛剛開始

在病理實驗室中，當一份病理報告發出後，標本的任務並未結束。相反地，它們進入了長達數年甚至數十年的「歸檔期」。根據法律法規與研究需求，蠟塊與玻片必須被妥善保存，以備未來的覆核、醫療爭議鑑定或學術研究。然而，隨著樣本量以每年幾千甚至上萬件的速度增長，實驗室面臨著嚴峻的空間挑戰與保存技術難題。

拓生科技主張：「保存不只是存放，更是價值的延續。」以下將從物理條件、數位化趨勢與管理體系三個維度，解析標本歸檔的專業策略。

二、 蠟塊與玻片的最佳保存條件：與時間賽跑

物理樣本是脆弱的有機物與化學品的結合體，環境因素是其劣化的頭號殺手。

1. 蠟塊（Paraffin Blocks）的保存要點

蠟塊內的組織雖然被石蠟包裹，但若環境不當，仍會發生變化。

溫度控制：最佳環境應維持在 25°C 以下（冷氣恆溫環境）。若溫度過高，石蠟會軟化甚至滲油，導致組織與石蠟間產生空隙，影響二次切片的品質。
避免變脆：過度乾燥或頻繁的溫差變化會使石蠟變脆，切片時易產生碎裂。
存放方向：蠟塊應整齊排列於專用包埋盒櫃中，切面朝下或朝內，避免陽光直射與物理碰撞。

2. 玻片（Microscope Slides）的保存要點

玻片面臨的最大威脅是「褪色（Fading）」與「黴菌」。

濕度控制：濕度應嚴格控制在 40%-60% RH。過濕會導致封片膠老化、產生氣泡，甚至在組織表面長霉；過乾則可能導致蓋玻片脫落。
避光保護：特別是免疫組織化學染色（IHC）或特殊染色的玻片，對光線極度敏感。長期暴露於螢光燈下會導致顯色劑（如 DAB）訊號減弱。
拓生觀點：在封片前使用超純水清洗，能移除多餘的鹽類與雜質，降低玻片長期存放後發生結晶或化學變質的機率。

三、 數位化歸檔 (WSI)：從物理儲存到智慧管理的躍遷

隨著數位病理（Digital Pathology）技術的成熟，全景掃描 (Whole Slide Imaging, WSI)已成為標本歸檔策略中不可或缺的一環。

1. WSI 的歸檔優勢

永不褪色：數位影像不會受環境溫濕度影響，能永久鎖定染色最完美的瞬間。
零空間佔用：數萬張物理玻片需要數個大型鋼櫃，而同樣數量的 WSI 僅需數 TB 的硬碟空間。
即時檢索：透過關鍵字搜尋（病歷號、診斷名），醫師能在數秒內調出影像，不再需要技師在倉庫中翻找玻片。

2. 實施策略與挑戰

實施數位歸檔並非單純的拍照，而需要系統性的規劃：

掃描標準化：拓生科技建議在掃描前進行微粒子環境監控。空氣中的灰塵落入玻片會造成掃描對焦失敗，產生的數位偽影（Artifacts）會永久存在於歸檔檔案中，影響後續分析。
存儲架構：需考量熱數據（近期案例）與冷數據（長期歸檔）的分級儲存，並建立異地備份機制防止數據遺失。

四、 標本的可追溯性與管理：每一份樣本都有身份證

歸檔的成敗不在於存了多少，而在於「找不找得到」。

1. 自動化標籤系統

手寫標籤是歸檔管理的噩夢。

條碼化 (Barcoding)：蠟塊與玻片應在製備階段就刻印或貼上具備高耐受性的二維碼。即使經過數年的化學品接觸與環境存放，條碼仍需清晰可讀。
追溯鏈：數位系統應串聯「採樣、處理、包埋、切片、染色、掃描」的所有時間戳記與操作技師資訊。

2. 索引與數據關聯

一份完整的歸檔資產應包含：

  • 物理位置：紀錄樣本位於哪一棟樓、哪一個櫃子、哪一格抽屜。
  • 臨床關聯：連結病理報告（LIS系統）與數位影像（WSI），形成完整的「數位病理病歷」。

3. 拓生科技的技術服務優勢

拓生科技在標本管理鏈中扮演著品質守護者的角色：

數位化顧問：我們協助實驗室評估 WSI 掃描系統的導入，並提供高品質的代檢掃描服務，確保您的歷史樣本能以最高解析度數位化。
環境監控系統：我們提供的監控方案能 24 小時紀錄儲存庫的溫濕度與微粒子含量，當環境偏離設定範圍時立即預警，防範標本劣化於未然。

五、 結語：為未來的科學發現留下清晰的證據

標本歸檔不應是實驗室的沉重負擔，而應是價值的寶庫。透過標準化的物理保存與前瞻性的數位化轉型，我們可以確保這些珍貴的組織樣本，在十年、二十年後依然能為醫學研究發聲。

拓生科技致力於協助您建立卓越的標本管理體系。從製備時的試劑水質控管，到環境的精密監測，再到最終的 WSI 數位歸檔，我們以專業與技術，協助您守護每一份科學資產，讓病理組織的價值跨越時空，持續閃耀。

延伸閱讀

從顯微鏡到數位病理：玻片全景掃描 (WSI) 的革命性優勢
WSI 掃描品質 QA：如何避免失焦、色彩失真與組織邊緣遺失？
骨組織切片總是不平整？硬骨切片常見的五大瑕疵與修正技巧

突破硬組織切片限制：大鼠牙齒 MMA 不脫鈣包埋與牙周再生螢光觀測案例

在牙科生物材料與牙周組織再生的研究領域，如何精確評估新生骨組織的礦化速率與生物材料的整合界面，一直是實驗技術上的重大挑戰。由於牙齒（牙釉質）與齒槽骨極度堅硬，傳統的石蠟包埋流程必須經過酸性脫鈣處理，這不僅會破壞骨鹽與材料的原始構造，更致命的是會導致活體螢光標記（In vivo labeling）訊號的猝滅。

拓生科技（Toson Technology） 憑藉專業的硬骨包埋技術，採用 MMA（Methyl Methacrylate）樹脂不脫鈣技術，成功為客戶保留了關鍵的雙色螢光訊號與礦化基質完整性。本文將透過實際委託案例，解析這項精密技術如何賦能高品質的科研產出。

一、 實驗背景：動態追蹤牙周組織再生

本案例旨在評估以 某再生能力材料 ，對大鼠牙周組織缺損的修復效能。

大鼠的上顎第一大臼齒前側齒槽骨處製造骨缺損，並植入複合材料。
透過不脫鈣切片觀察植入區域的新生骨生長動態，評估材料促進牙周再生的潛力

二、 雙色螢光活體標記：骨礦化速率的「時間標籤」

為了精確標定不同時段之骨組織沉積位置，本實驗採用雙色螢光活體標記法（In vivo bone labeling），於不同時間點進行給藥：

實驗天數 標記物名稱 激發/發散波長 (nm) 標記目的
第一週 ARS (Alizarin Red) 530–580 / 600–645 術前背景骨量標記（紅色）
第二週 Calcein (螢光素) 495 / 515 術後新生骨礦化標記（綠色）

透過紅、綠雙色螢光的間距與分佈，研究者能精確計算骨形成速率（Mineral Apposition Rate, MAR），而這一切的前提，是切片過程必須完全保留這些化學訊號。

三、 MMA 不脫鈣包埋技術：保存原始界面的關鍵

處理含有螢光標記的硬組織樣本，最大的挑戰在於「保存礦化基質完整性」與「防止螢光訊號猝滅」。拓生科技採取了嚴謹的技術流程：

1. 嚴格遮光處理

螢光分子對光極度敏感。從樣本取樣、脫水、透明至樹脂聚合的全過程，拓生團隊執行嚴格的遮光處置，確保後續影像分析時訊號強度依然鮮明。

2. MMA 樹脂滲透與聚合

相較於石蠟，MMA 樹脂具備極佳的硬度，能支撐不脫鈣的牙齒硬組織。我們透過梯度脫水與長時間的樹脂滲透，確保樹脂能進入微小的齒槽骨孔隙，避免切片時產生組織空洞或界面剝離。

四、 鎢鋼刀精準切片：微米級的硬碰硬

牙釉質是哺乳類最堅硬的組織。為使組織切片能與 Micro-CT 影像精準對應，拓生科技運用專用技術確保定位與厚度：

  • 鎢鋼刀 (Tungsten Steel Knife) 技術：克服牙釉質與齒槽骨的高度阻力，維持切片平整度。
  • 定位標的：精準對準大鼠 第1顆牙根前側缺損區域，切片厚度設定為 10–12 μm，既保留了足夠的螢光強度，也確保了細胞層級的解析度。

五、 觀測結果：螢光影像與組織學的完美結合

透過拓生科技提供的服務，客戶獲得了高品質的數位化數據：

  1. 螢光觀測：在螢光顯微鏡下，紅色（ARS）與綠色（Calcein）標記清晰可見，清晰描繪出材料植入後，骨組織由缺損邊緣向中心修復的動態路徑。
  2. Goldner’s Trichrome 染色：於螢光觀測後，可進行後續染色，區分礦化骨（綠色/藍色）與未礦化類骨質（紅色），進一步驗證骨重塑（Bone Remodeling）的狀態。

六、 為什麼選擇拓生科技的硬組織服務？

對於從事牙科醫材、骨科植體或組織工程的研究團隊而言，拓生科技提供的是一站式的專業支持：

  • 不脫鈣技術領先：完美保存活體螢光標記與生物材料（如鈦金屬、陶瓷、高分子載體）的原始界面。
  • 精準定位能力：專業病理技術員確保切片位置與您的手術設計精確相符。
  • 客製化服務方案：從樣本裁切、遮光處理、MMA 包埋到多色螢光拍照與病理判讀，我們提供最符合科研發表要求的數據報告。

結語：讓數據精準呈現您的研究價值

硬組織切片不應成為研究的瓶頸。拓生科技以專業的 MMA 不脫鈣技術，協助研究者跨越硬組織處理的障礙，讓每一份實驗數據都能真實、鮮明地呈現在專家與評閱者面前。

如果您正在規劃牙周再生、骨科植入或骨代謝相關研究，歡迎與拓生科技聯繫，讓我們為您的研究提供最強有力的技術後盾。

【服務諮詢】

  • 服務項目：硬骨不脫鈣包埋 (MMA)、鎢鋼刀切片、雙色螢光活體標記觀測、Goldner’s Trichrome 染色。
  • 聯絡專線：(03) 667-6443（新竹總公司） / (06) 358-1828（台南南區）
  • 官方網站：www.toson.com.tw

突破微米級難關：小鼠全頭石蠟包埋與耳蝸精準定位切片技術案例分享

在神經科學與感官生物學的研究中，小鼠耳蝸（Cochlea）及其周邊中耳構造的觀測精確度，一直是實驗組織病理學中的技術瓶頸。耳蝸深埋於顳骨內，其解剖結構之精巧與位置之隱蔽，對切片技術提出了極高的要求。

拓生科技（Toson Technology）憑藉多年的病理組織處理經驗，成功為研究單位克服了「微米級」的解剖定位挑戰。本文將分享我們如何透過「全頭石蠟包埋」與「精準定位切片」技術，協助客戶獲取高品質的實驗數據。

一、 技術背景：解構耳蝸解剖的隱蔽性與挑戰

哺乳類動物的聽覺系統極其精巧。耳蝸、聽小骨（錘骨、砧骨、鐙骨）被骨質堅硬的耳泡（Auditory Bulla）完全包圍。在進行組織切片時，研究人員通常面臨三大障礙：

  1. 組織異質性極高： 檢體同時包含極硬的硬骨與極脆弱的耳蝸上皮軟組織。若脫鈣不足或包埋不當，切片時極易發生組織撕裂或崩解。
  2. 空間方位偏移： 支撐鼓膜的鼓環（Tympanic Ring）角度多變，若定位稍有偏差，便無法在單一切面同時捕捉到耳蝸與中耳的連續構造。
  3. 路徑曲折： 中耳、耳咽管（Eustachian Tube）與鼻咽（Nasopharynx）的連接呈非線性分布，在有限的微米切面中維持方位一致性極具挑戰。

二、 全頭組織石蠟包埋：維持解剖連續性的核心價值

許多實驗室習慣單獨取出顳骨進行包埋，但拓生科技建議採用「全頭石蠟包埋」。此方法的技術核心價值在於：

  • 維持空間連續性： 防止物理性損傷，保存最原始的空腔狀態。
  • 完整保留連接構造： 完整保留中耳、耳咽管與鼻咽的解剖連續性。這對於評估耳咽管開放性、中耳炎研究或藥物灌流路徑評估具有不可替代的價值。
  • 防止組織扭曲： 全頭包埋能提供更好的物理支撐，減少硬骨與軟組織間的界面張力。

三、 實戰案例：微米級精準定位流程解析

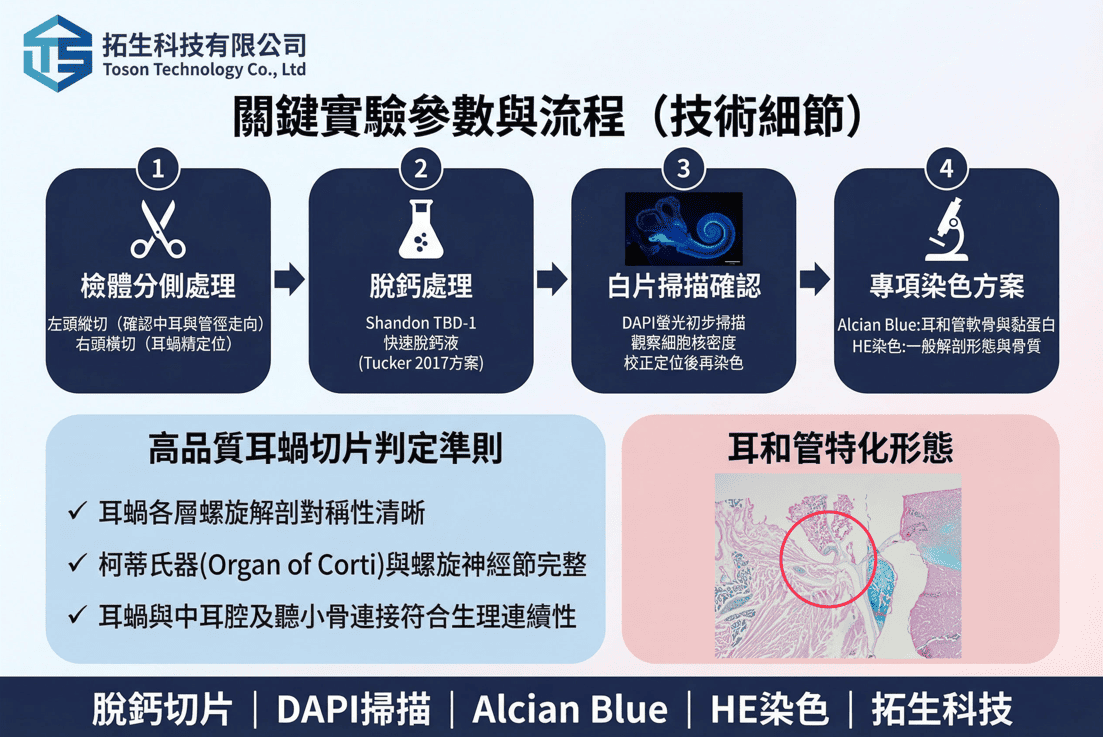

拓生科技近期協助某研究單位進行小鼠聽覺系統發育評估，以下是我們標準化的技術流程：

1. 檢體分側處理與關鍵脫鈣

為極大化單一樣本的數據產出，我們採取分側策略：

  • 左頭縱切： 用於確認中耳與管徑走向。
  • 右頭橫切： 針對耳蝸進行精確定位。
  • 關鍵脫鈣 (Decalcification)： 使用專業快速脫鈣液處理，這是確保耳泡硬骨能進行微米級切片而不破壞軟組織上皮的前提。

2. 「白片」螢光初探與定位校正

透過觀察細胞核密度分布（例如判別耳蝸螺旋神經節的位置），技術員能在進行永久染色前精準校正切片深度，確保最終切面落在目標解剖點上。

3. 專項染色策略：Alcian Blue 標定

針對耳咽管的研究，我們採用 Alcian Blue (阿爾辛藍) 染色：

  • 精確標定軟骨： 標定耳咽管軟骨 (Tubal Cartilage)。
  • 顯色粘蛋白： 特別顯色耳咽管內襯中的粘蛋白分泌細胞，對於研究分泌性中耳炎之病理機制至關重要。

四、 為什麼選擇拓生科技的病理代工服務？

對於生物科技專業人員而言，穩定且可重複的數據是研究的基石。拓生科技提供的不僅是代工，更是技術解決方案：

  • 專業定位經驗： 我們熟悉小鼠頭部解剖，能根據客戶的研究標的（如耳蝸、視神經、垂體）進行精準定位。
  • 高品質切片與掃描： 結合高階數位全景掃描儀，提供 400 倍高解析影像，方便研究者進行數位定量分析。
  • 縮短研發週期： 避開耗時的條件摸索與失敗成本，讓研究團隊專注於高層級的科學發現。

五、 結語：定義精密病理的新標準

小鼠全頭組織的處理展現了病理技術中「剛柔並濟」的最高難度。拓生科技透過嚴謹的 SOP 與創新的螢光預判技術，將原本極具隨機性的切片過程轉化為可控的精密工藝。

如果您正受困於硬組織定位、樣本損耗率高或染色品質不穩，歡迎與拓生科技聯繫。讓我們以專業的病理技術，成為您科學探索路上的最強後盾。

【服務諮詢】

  • 服務項目： 組織包埋、精準定位切片、特殊染色（Alcian Blue, Masson, TRAP等）、數位全景掃描。
  • 聯絡方式： (03) 667-6443（新竹總公司） / (06) 358-1828（台南南區）
  • Email： [email protected]

WSI 掃描品質 QA：如何避免失焦、色彩失真與組織邊緣遺失？

玻片全景掃描（Whole Slide Imaging, WSI）技術已將病理玻片從傳統的玻璃片轉化為強大的「數位數據」。然而，掃描過程並非只是按下「Start」鍵那麼簡單。在實際操作中，研究者常遇到失焦（Out of focus）、色彩失真（Color distortion）或組織偵測不完全（Tissue detection failure）等問題，這些「數位瑕疵」會直接損害實驗的可重複性與診斷的安全性。

一、 設備端的守護：掃描儀器的校正與維護

掃描品質的上限，往往取決於硬體是否處於最佳狀態。

1. 光源與白平衡校正 (White Balance Calibration)

掃描儀內部的光源會隨使用時間衰減。若未定期進行白平衡校正，數位影像會出現偏黃、偏綠或背景亮度不均的問題。

  • 技術對策： 每次啟動掃描任務前，儀器應進行空白區域自動校正，確保背景為標準的純白色（R=G=B=255），這對於精確的 IHC 顏色定量分析至關重要。

2. 光學系統的清潔與確效

灰塵是數位掃描最大的敵人。

  • 影響： 鏡頭或傳感器（CCD/CMOS）上的微塵會產生「線條狀」的掃描痕跡。
  • 拓生科技支援： 我們建議定期使用微粒子計數器監控掃描室環境。同時，拓生科技的專業維修團隊會定期檢查儀器光路，確保光學解析度符合原廠規範。

二、 參數設定的藝術：解析度與 Z-stack 的應用

正確的參數設定能大幅彌補玻片製作過程中的瑕疵。

1. 解析度 (Resolution) 與放大倍率

通常 WSI 掃描設定為 20X 或 40X。

  • 對策： 針對細微的神經突觸或細菌染色，必須選用 40X 以上的高數值孔徑（NA）物鏡。解析度不僅是檔案大小的問題，更是細節飽和度的關鍵。

2. 解決組織不平整：Z-stack 與深度對焦

切片時若厚薄不均或蓋玻片下有微量雜質，會導致光學平面不一致。

  • Z-stack 掃描： 針對較厚或不平整的組織，開啟 Z-stack（多層融合掃描）功能，系統會拍攝多個不同高度的影像並合成一張全焦影像，有效解決「局部失焦」問題。

三、 案例分析：常見掃描錯誤與修正方法

透過實際案例，我們可以更直觀地理解如何進行品質排查。

案例 A：組織邊緣遺失 (Tissue Detection Error)

  • 現象： 掃描出來的影像中，組織的邊緣被「裁切」掉了，或者某些淺色區域（如脂肪組織）未被掃描。
  • 原因： 掃描儀的自動偵測演算法（Auto-detection）將淡染的組織誤判為背景。
  • 修正方法： 建議改用「手動框選區域（Manual ROI）」或是調低掃描儀的對比度閾值，確保所有染色區域皆被納入掃描範圍。

案例 B：數位拼接痕跡 (Stitching Artifacts)

  • 現象： 全景圖中出現像格子一樣的線條，各個小圖塊（Tiles）之間對不齊或顏色亮度有差異。
  • 原因： 載物台移動精度偏移或光照穩定性不足。
  • 修正方法： 執行硬體座標重校（X-Y Stage Calibration）。若為玻片本身摺疊導致，則需重新切片。

案例 C：影像色彩失真 (Color Fidelity Issue)

  • 現象： IHC 的 DAB 棕色看起來偏暗紅，或是 H&E 染色的蘇木紫太深。
  • 原因： 數位濾鏡設定錯誤或螢幕色彩設定檔（ICC Profile）不匹配。
  • 修正方法： 使用標準色彩測試玻片進行校準，並確保影像輸出為無損壓縮格式（如 TIFF），避免 JPEG 壓縮導致的細節損失。

四、 拓生科技：如何協助您達成 WSI 品質「黃金標準」？

  1. 嚴謹的掃描代測流程：
    在拓生科技的數位病理中心，每一張玻片在掃描前皆需經過「預檢」——確認無殘膠、無指紋、切片厚度均勻（使用符合建議的 3-5 µm）。掃描後則由技師進行三點式抽檢，確保影像從中央到邊緣皆對焦精準。
  2. 高品質的前處理基石：
    好的 WSI 影像始於好的染色。我們提供的實驗室純水機能確保 IHC 顯色背景潔淨，避免掃描儀對焦系統被背景雜點誤導。
  3. 設備確效與維護服務：
    針對客戶端自行購置的掃描系統，我們提供年度校正服務。包含光源校準、移動精度測試與解析度驗證，確保您的儀器始終符合 ISO 與 CAP 相關規範。

結語：精準醫療，從高品質的像素開始

在數位病理的時代，一張「失焦」的玻片可能會導致整個研究計畫的失敗。透過定期的硬體校正、科學的參數設定以及嚴謹的 QA 流程，我們能賦予數位影像最真實的診斷靈魂。

拓生科技將持續在 WSI 技術領域深耕，為您守護每一個像素的精準。讓您的數位病理轉型，建立在最穩固的品質基石之上。

精準、可靠、一站式：拓生科技抗體測試服務全解析，加速您的新藥研發進程

在生技醫藥與新藥開發的漫長旅程中，「抗體」的研發與驗證無疑是最核心的環節之一。無論是開發全新的全人源抗體、評估腫瘤免疫微環境中的細胞浸潤，還是進行臨床前的毒理試驗，一份精準、具備公信力的病理染色與判讀數據，往往是決定研發進度的關鍵。

然而，許多研究單位常面臨設備維護成本高、專業病理人力不足，或是抗體條件摸索耗時等瓶頸。作為專業的病理代工夥伴，拓生科技（Toson Technology） 提供從組織處理、免疫組化染色（IHC）到病理獸醫師專業判讀的一站式解決方案。本文將深度拆解我們的抗體測試標準化流程，並分享實際合作案例，展現我們如何協助研究者突破研發困境。

一、 為何選擇拓生科技？解決抗體測試的三大痛點

在新藥開發的關鍵節點，精準的病理分析不可或缺。拓生科技的服務旨在協助客戶達成以下目標：

1. 加速研發時程

針對全新抗體或特殊標的（如 PD-L1、FRa、Nectin-4 等），我們提供客製化條件測試。透過專業的技術團隊，能確保抗體對目標組織的專一性與辨識度，協助研發人員在早期快速篩選出最佳候選抗體。

2. 提升數據可信度

我們擁有 TAF 認證（編號：4066）的校正實驗室背景，並建立標準化作業流程（SOP）。結合專業病理獸醫師判讀與 ImageJ 數位影像量化分析，提供具公信力的客觀數據，有效支援研究發表、IND 申請與產品驗證。

3. 降低營運成本

實驗室無需自行負擔昂貴的切片機、染色機與數位全景掃描儀的維護費用，也不必編制專門的病理技師。將繁瑣的製備工作外包，研究團隊能將寶貴的時間集中於核心數據分析與高層級的研發策略。

二、 六步驟標準化流程：從樣本接收到專業報告

拓生科技建立了一套嚴謹的服務流程，確保每個環節都符合品質控管要求。

步驟 1：需求確認與客製化報價

服務始於細緻的溝通。我們會確認客戶提供的樣本類型（如細胞株、冷凍切片、石蠟切片）、抗體來源（客戶自備或由拓生代購）以及明確的染色標的。我們的報價體系透明，針對不同層級的測試需求（如單純 IHC 染色或複雜的抗體條件開發）提供明確方案。

步驟 2：樣本前處理

高品質的染色源於高品質的樣本。我們會進行組織包埋（石蠟包埋或 OCT 冷凍包埋）與精準切片。在正式實驗前，通常會先執行 H&E 染色以確認組織型態與品質，確保樣本足以支撐後續的 IHC 實驗。

步驟 3：抗體條件最佳化測試（Antibody Optimization）

這是最體現技術含金量的環節。我們會設定完整的對照組，包括：

  • Positive Control：確認染色系統運作正常。
  • Negative Control / Isotype 對照：排除非特異性背景訊號。
    我們會針對抗體濃度進行梯度測試，並嘗試不同的抗原修復條件，直到訊號清晰且背景乾淨為止。

步驟 4：免疫組化染色（IHC）

在確定最佳條件後，進行正式樣本染色。拓生科技支援多種熱門標的，如 CD3、CD31、PD-L1、FRa、Nectin-4 等，並可根據需求提供免疫螢光（IF）染色服務。

步驟 5：全景玻片數位掃描

我們使用高階數位掃描儀（如 MoticEasyScan Pro 6），提供 400 倍高解析度的全景數位影像。數位化影像不僅方便保存，我們還提供線上即時看片連結，讓研究者隨時隨地都能遠端審閱原始影像。

步驟 6：數位分析與病理獸醫師判讀

這是服務的最後一哩路，也是最具權威性的部分：

  • ImageJ 數位分析：透過軟體客觀計算 IHC 陽性訊號佔組織的百分比（Mean ± SD），取代傳統的人眼主觀評分。
  • 專業判讀報告：由病理獸醫師出具詳細的中文格式報告，針對病理變化與染色結果進行專業說明，數據精準可供引用。

三、 合作機構實際案例分享

拓生科技長期與國內頂尖生技研究機構（如生物技術開發中心等）深度合作，以下分享兩則代表性案例：

案例一：腫瘤免疫微環境的量化評估

  • 背景：某生技機構需評估一項新療法對小鼠腫瘤組織中 T 細胞（CD3+）浸潤程度的影響。
  • 挑戰：樣本量大（32 個樣本），且研究者需要極其客觀的量化數據以支持研究發表。
  • 拓生方案：我們執行了標準化的 CD3 IHC 染色，並利用 ImageJ 軟體在 400 倍視野下隨機截取 10 個視野進行分析。
  • 成果：提供包含陽性訊號百分比（Mean ± SD）的完整量化報告，協助客戶順利完成評估，該數據直接被引用於研究論文中。

案例二：新型全人源抗體（FRa & Nectin-4）專一性測試

  • 背景：研究團隊開發了多支針對 FRa 與 Nectin-4 標的新型全人源抗體，需測試其對特定細胞株的辨識專一性。
  • 挑戰：需設計嚴謹的對照組，包括待測抗體、商業化抗體、Human IgG 與 Mouse IgG 陰性對照，測試組合高達 20 組。
  • 拓生方案：拓生技術團隊協助進行細胞前處理包埋、抗體梯度測試，並與客戶研究員持續進行技術討論，針對染色結果進行優化建議。
  • 成果：在 9-12 週內成功建立穩定的染色條件並確認專一性，顯著加速了該新藥開發案的進程。

四、 拓生科技：生技醫療研究的堅實後盾

拓生科技不僅提供染色服務，更是您研究計畫的專業顧問。

比較項目 拓生科技委託服務 傳統自行操作
病理判讀 專業獸醫師含中文報告 需自行聘請或由醫師抽空協助
影像分析 ImageJ 自動化客觀量化 需自備軟體且具主觀性
數位化 全景掃描、線上看片 設備成本極高
交期 14-21 工作天（一般案件） 視實驗室人力情況而定

我們的服務對象涵蓋生技醫藥公司、醫療器材廠、學術研究單位及 CRO 合約研究組織。無論您的研究處於哪個階段，拓生科技都能提供高度客製化的彈性支援。

準備好加速您的抗體研發了嗎？立即聯繫拓生科技，讓我們用專業的技術，為您的科研成果增色。

從顯微鏡到數位病理：玻片全景掃描 (WSI) 的革命性優勢

在病理學逾百年的歷史中，顯微鏡一直是醫師與研究者的「眼睛」。然而，隨著精準醫療與大數據時代的來臨，傳統的光學觀察已逐漸面臨資訊零碎化、保存不易與空間限制等挑戰。玻片全景掃描（Whole Slide Imaging, WSI）技術的成熟，正式宣告病理學進入了數位化（Digital Pathology）的新紀元。

本文將深入解析 WSI 的運作原理，並探討它如何以「數位之眼」突破傳統病理的限制，為生醫研究與臨床診斷帶來革命性的優勢。

一、 什麼是 WSI？原理與工作流程解析

WSI 是一種將整張實體玻片透過高解析度光學系統掃描，並轉換為數位影像的過程。這並非簡單的拍一張照片，而是數以萬計的高倍率影像無縫拼接而成的「全景圖」。

1. 工作原理：自動化與精密的結合

WSI 掃描儀利用自動化載物台，在指定的放大倍率下（通常為 20X 或 40X），對玻片上的組織區域進行掃描。系統會逐行捕捉影像區塊（Tiles），並透過演算法進行即時的色彩校正、對焦調整與接縫處理（Stitching），最終產出一個高達數十億像素（Gigapixel）的圖像檔案。

2. 標準工作流程

  • 玻片準備： 確保 IHC 或 H&E 染色品質穩定，蓋玻片無氣泡或溢膠。
  • 全景掃描： 設定掃描層級與倍率。
  • 影像處理： 包含壓縮、格式轉換（如 .svs, .tiff）與 Metadata 標註。
  • 數據存儲： 將檔案上傳至伺服器或數位病理平台（IMS）。

二、 傳統顯微鏡 vs. WSI：效率與品質的巔峰對決

為什麼越來越多的研究中心選擇將實體玻片數位化？透過下表對比，我們可以清晰看出 WSI 的優勢：

特性 傳統光學顯微鏡 玻片全景掃描 (WSI)
視野範圍 局限於目鏡視野，難以掌握全局 可隨時切換低倍全景與高倍局部
協作能力 僅限現場觀察，需使用共檢顯微鏡 可透過雲端即時多人線上會診
存儲與檢索 需實體防潮櫃，隨時間面臨褪色風險 數位永久保存，秒級關鍵字檢索
量化分析 依賴醫師肉眼評估（半定量） 可整合 AI 演算法進行精確量化分析
物理風險 玻片易碎、標籤易脫落、寄送易遺失 數位檔案可備份，多點同時取閱

三、 WSI 的核心優勢：重新定義病理流程

1. 突破時空限制的「遠距病理 (Telepathology)」

在過去，尋求國外專家的二審（Second Opinion）意味著昂貴的快遞費與長達數週的等待。有了 WSI，醫師只需分享一個加密連結，全球頂尖病理專家即可在數秒內開啟高解析度影像。這在緊急術中冷凍切片診斷中，更是大幅縮短了決策時間。

2. 醫學教學與培訓的現代化

在醫學院的病理課堂上，不再需要為每位學生配備一套昂貴的玻片集。透過 WSI 平台，老師可以在螢幕上直接圈選重點病灶，數百名學生能同時觀察完全相同的影像內容，確保教學品質的一致性，且影像可反覆縮放觀察，強化學習效果。

3. 多重影像對照與 AI 輔助分析

WSI 最大的革命性在於它讓病理變成了「數據」。研究人員可以同時開啟兩張數位切片（例如：同一患者的 H&E 與 PD-L1 IHC 染色），進行螢幕上的同步對比（Side-by-side comparison）。此外，AI 演算法能自動計數細胞、測量腫瘤邊界或進行 H-Score 量化，消除了人為判讀的主觀偏差。

拓生科技 傳統玻片v.s數位病理掃描服務

四、 拓生科技：您的數位病理轉型夥伴

玻片全景掃描雖然強大，但「高品質的掃描」需要穩定的前處理與專業的設備。拓生科技在數位病理領域提供以下支援：

  1. 高通量玻片掃描服務：
    我們代理並使用國際頂尖的掃描儀器，支援 20X 與 40X 高解析度掃描，產出的影像色彩飽和、對焦精準。
  2. 前處理品質控管：
    好的數位影像始於完美的玻片。我們提供的實驗室純水機與微粒子計數器，確保染色過程無雜質干擾，切片環境無塵，從源頭消除掃描過程中的「背景雜點」或「模糊區域」。
  3. 數位影像存儲與管理諮詢：
    面對 WSI 龐大的檔案體積（單張玻片常達 1-2 GB），我們協助客戶規畫數位資產管理系統，確保數據的安全性與取用效率。

結語：數位化的未來已在眼前

玻片全景掃描 (WSI) 不僅是工具的更迭，更是病理學從「靜態觀察」走向「動態大數據」的關鍵躍進。它賦予了研究者更寬廣的視野，為臨床診斷提供了更精準的數據支撐。

拓生科技將持續深耕數位病理技術。無論您是需要將珍貴的歷史切片數位化備份，還是希望建立 AI 輔助診斷的研究模型，我們都具備最專業的技術團隊與服務流程，協助您在數位轉型的道路上領先一步。

2025 數位玻片掃描新趨勢｜科研與醫學教學的應用關鍵

數位玻片掃描技術的崛起

面對資訊化與精準醫療的雙重趨勢，數位玻片掃描技術已成為科研與醫學教學不可或缺的核心工具。特別是進入 2025 年，全景玻片掃描（Whole Slide Imaging） 的應用範圍與深度持續擴大，不僅支援遠距教學與病例分享，更為大型組織影像的建檔與分析提供穩定解方。

從傳統顯微鏡觀察走向高解析數位影像，全景掃描技術讓教學素材能被重複使用、放大講解、跨校交流；同時也讓研究人員得以精準記錄與比對各類標記變化，推動蛋白質定位、細胞形態分析與圖像演算法的進一步發展。本文將帶您掌握 2025 年數位玻片掃描的關鍵應用趨勢，並解析其在科研與醫學教育中的實際效益。

數位玻片掃描技術的3大關鍵突破

圖/拓生科技-全景玻片掃描
圖/拓生科技-全景玻片掃描

1超高解析與多層次成像技術

  • 高達400倍放大倍率：最新掃描技術可在高解析度下清晰呈現病理影像，有助於研究更細微的組織變化。

  • 多光譜影像（MSI）：利用不同波長的光源進行掃描，能夠提供更多組織資訊，有助於特定病理特徵的分析。

  • 3D玻片掃描技術：透過逐層掃描重建立體影像，讓研究人員能夠從不同角度檢視組織結構，提升影像判讀的精確性。

2.AI輔助病理分析與診斷

  • 影像標註與自動判讀：透過AI模型，自動檢測玻片中的異常區域，提高診斷效率。

  • 大數據分析：AI可比較不同患者的數位玻片影像，提供統計分析，進一步優化病症判讀標準。

  • 智能化報告生成：自動標註組織異常區域，並結合臨床數據，生成標準化報告，減少人工作業時間。

3. 雲端數據共享與遠端病理診斷

  • DICOM標準化：數位玻片影像採用標準格式儲存，確保不同醫療機構之間能夠無縫共享與存取。

  • 遠端診斷與協作：透過雲端平台，病理專家可即時調閱影像，進行線上討論與診斷，提高跨科室與跨機構協作效率。

  • 資料安全性提升：新一代數位病理系統強化資料加密與存取權限管理，確保影像數據的隱私性與安全性。

數位玻片掃描技術發展趨勢

發展方向 主要技術突破 影響
超高解析掃描 400倍放大、多光譜影像、3D掃描 提升組織影像細節解析度，助力精準診斷
AI病理分析 自動標註、數據分析、智能報告生成 提高病症診斷準確率，減少人為誤判
雲端與遠端診斷 DICOM格式、雲端共享、資料安全升級 促進跨機構病理協作，提升臨床研究效率

數位玻片掃描技術的三大創新應用

圖/拓生科技-全景玻片掃描
圖/拓生科技-免疫組織化學染色

數位病理技術的進步，讓數位玻片掃描技術在醫學科研、病理診斷與教學培訓等領域發揮更大的影響力。

(1) 病症研究與臨床應用

數位玻片掃描技術能夠記錄大量病理影像，提供科學家與醫療團隊進行組織變化分析、病症模式識別與藥物測試。

  • 影像比對與病變追蹤：透過AI輔助診斷，快速識別玻片影像中的異常組織，提高研究效率。

  • 大規模數據分析：透過數位玻片影像庫，研究人員可對不同患者的病理變化進行比對，找出關鍵模式。

(2) 教學培訓與遠程學習

數位玻片技術已被廣泛應用於醫學教育與專業訓練，提升教學質量與學習效率。

  • 遠端同步學習：學生可透過線上平台瀏覽高解析玻片影像，無需親自使用實體顯微鏡。

  • 案例資料庫建置：建立數位玻片影像庫，方便學生隨時查閱、學習各種病症的特徵。

  • AI輔助學習：AI可自動分析影像，提供即時反饋，幫助學生掌握診斷技巧。

(3) 科研數據整合與跨領域合作

  • 個人化醫療發展：透過數位玻片影像與基因測序技術結合，協助研究特定疾病的治療方案。

  • 醫療與製藥合作：數據共享使得新藥開發與臨床試驗能夠更快速進行，加速藥品上市時程。

  • 國際病理數據共享：透過全球醫學數據庫，促進不同國家間的醫學合作，提高病理研究水準。

數位玻片技術的應用場景

應用領域 主要應用 技術支援
病理研究 組織變化分析、病症追蹤 AI影像分析、大數據比對
醫學教育 遠程學習、案例庫建置 雲端共享、互動式標註
臨床試驗 個人化醫療、藥物研發 數位玻片與基因測序結合

數位病理技術將如何發展？

2025年後，數位玻片掃描技術將持續發展，幾個值得關注的趨勢包括：

  1. 更智慧的AI診斷系統：未來AI將能更準確地判讀病理影像，提高診斷標準化與一致性。

  2. 自動化病理實驗室：透過機器人與自動化設備，進一步提升病理檢測的效率與精準度。

  3. 5G與物聯網（IoT）應用：即時病理數據傳輸，實現跨醫院即時病理診斷。

  4. 數據隱私與安全升級：更先進的加密技術與身份驗證機制，確保醫療數據的安全性。

全景玻片掃描成為科研與教學場域的數位轉型關鍵

隨著全景玻片掃描技術的普及與進化，教學單位與研究機構正加速邁向數位化、遠距化與高效率的資料管理模式。無論是用於標準化教材製作、病理訓練比對，還是高通量樣本的結構分析，這項技術皆能提供穩定、可擴展且具備 AI 接軌潛力的影像基礎。對於追求影像品質與操作效率的教學與研究單位來說，投資全景玻片掃描設備，正是進入數位病理新世代的重要一步。

延伸閱讀:
【2025完全指南】選擇玻片全景掃描與螢光掃描技術的5大專業建議
螢光掃描技術精解：提升生物醫學研究的5大步驟
【專業解析】掌握玻片全景掃描技術：提升科研精確度與效率
玻片掃描技術選擇指南｜解析度、靈敏度與數據管理的重要性
