在半導體晶圓代工、封測以及高階電子組裝環境中，環境控制的維度已從傳統的微粒子計數（Particle Counting）延伸至極其嚴苛的電磁環境管理。其中，靜電放電（Electrostatic Discharge, ESD） 是威脅製程良率、誘發設備當機甚至造成物理性損壞的「無聲殺手」。
為了構築完善的靜電防護區（Electrostatic Protected Area, EPA），地板系統的電性能規格至關重要。本文將從物理原理、國際標準規範及半導體廠實務應用出發，深度探討「無塵室地板阻抗檢測」的技術細節，並說明為何這項檢測是高科技廠房不可或缺的工程驗收與維護項目。
一、 地板阻抗檢測的核心物理定義與目的
地板阻抗檢測（Floor Resistance Testing）的主要技術目的，是測量無塵室地板材料的表面電阻（Surface Resistance）或系統電阻（System Resistance），以量化評估其靜電耗散能力 。
從材料物理角度來看，無塵室地板被要求具備特定的導電特性，其核心職能包含：
- 防止電荷累積： 藉由適度的電導率，使人員行走、推車移動或氣流摩擦產生的靜電能迅速導入接地系統，而非堆積在表面 。
- 受控的電荷洩放： 確保 ESD 敏感元件（ESDS）在接觸地板或與接地設備互動時，電荷是以受控的速率洩放，避免過大的瞬時電流擊穿半導體元件的絕緣層 。
- 電擊防護平衡： 地板不能過於導電（阻抗極低），以防在發生漏電意外時，地板成為良導體導致作業人員發生電擊傷亡 。
因此，地板阻抗檢測是為了確保地板系統在「靜電安全」與「人員安全」之間取得精確的物理平衡。
二、 檢測原理與國際標準規範
專業的地板阻抗檢測並非隨機測量，而是依據嚴謹的物理模型與國際規範，如 ANSI/ESD S7.1（地板材料電阻測量）以及更具系統性的 ANSI/ESD S97.1 。
1. 系統電阻與行走體電壓測試
根據 ANSI/ESD S97.1 標準，檢測重點在於「人—鞋—地板」的組合總體電阻 。這是一個串聯電路模型，測量路徑包含：
- 人體本身的電阻。
- 防靜電鞋具與地板的接觸電阻。
- 地板材料（如防靜電 PVC、高架地板面材）的體電阻。
- 地板黏合劑（導電膠）或支撐架的傳導性。
- 最終與廠務大地的接地電阻。
此外，該標準亦涉及「行走體電壓測試」（Body Voltage Generation），旨在確認人員在實際作業走動時，所產生的感應靜電壓是否能持續控制在安全閾值內（通常要求小於 100 V）。
2. 電阻值的物理分界點：10⁶ Ω 的關鍵性
在 ESD 保護規範中，阻抗值的高低直接決定了材料的電學分類 ：
- 導電型（Conductive）： 電阻值通常小於 10⁶ Ω（1M 歐姆） 。
- 靜電耗散型（Static Dissipative）： 電阻值介於 10⁶ Ω 至 $10⁹ Ω 之間 。
- 絕緣體（Insulative）： 當電阻值超過 10⁹ Ω（或在某些嚴苛定義下超過 10^11 Ω）時，材料即被視為絕緣體 。
關鍵科學事實： 當電阻值過高（如大於 10⁹ Ω）時，電荷移動受阻，極易產生高壓靜電累積 。相反，若阻抗低於 10⁴ Ω，則存在觸電風險 。理想的無塵室地板標準通常設定在 10⁴ Ω 至 10⁶ Ω 之間，以確保最佳的耗散效率 。
三、 半導體廠房實務應用：從工程驗收到日常維護
在半導體晶圓廠（Fab）或精密封測廠，地板系統（如抗靜電 Epoxy 地坪或高架地板）是環境控制的基石。
1. 工程驗收階段（Commissioning）
新廠建置或局部改裝完成後，必須進行嚴格的驗收量測 。以半導體廠房實例而言，技術團隊會針對大空間、濕式製程區、特殊實驗室及更衣室等區域進行網格化取樣 。
- 檢測工具： 使用如 OHM-STAT RT-1000 等專業表面阻抗計，搭配兩顆各 5 磅的標準重錘電極 。

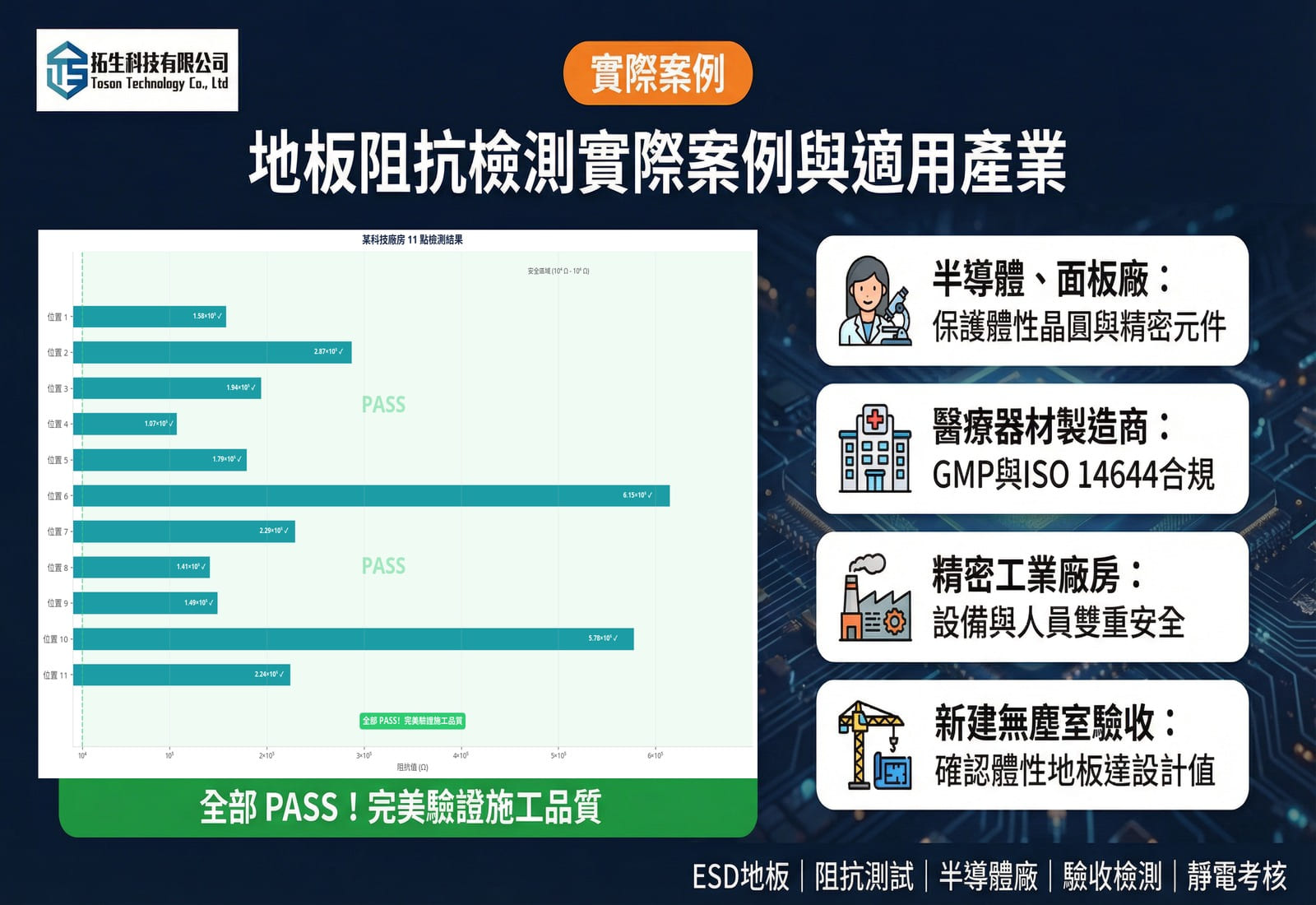

- 實測案例： 在某知名科技廠房的實測中，透過施加 10 V 或 100 V 的測試電壓，測得點位阻抗穩定於 1.07×10⁵ Ω 至 6.15×10⁵ Ω 之間，證明其導電網路布建均勻，完全符合工程規範 。
2. 日常維護與失效分析
地板的防靜電性能並非永恆不變。隨著時間推移，以下因素可能導致阻抗異常：
- 清潔劑殘留： 誤用一般地板清潔劑會在地板表面形成絕緣性薄膜，導致阻抗飆升至絕緣等級（如大於 10⁹ Ω） 。
- 物理磨損： 人員與推車頻繁摩擦可能破壞表面導電層。
- 接地系統失效： 接地銅箔斷裂或螺栓鬆脫會導致系統電阻異常增加 。
透過專業機構（如 SGS 等國家級實驗室校正過的設備）進行定期檢測，量測「設備至地板接地阻抗」，可有效防止靜電放電損壞高價值晶圓，確保生產良率 。

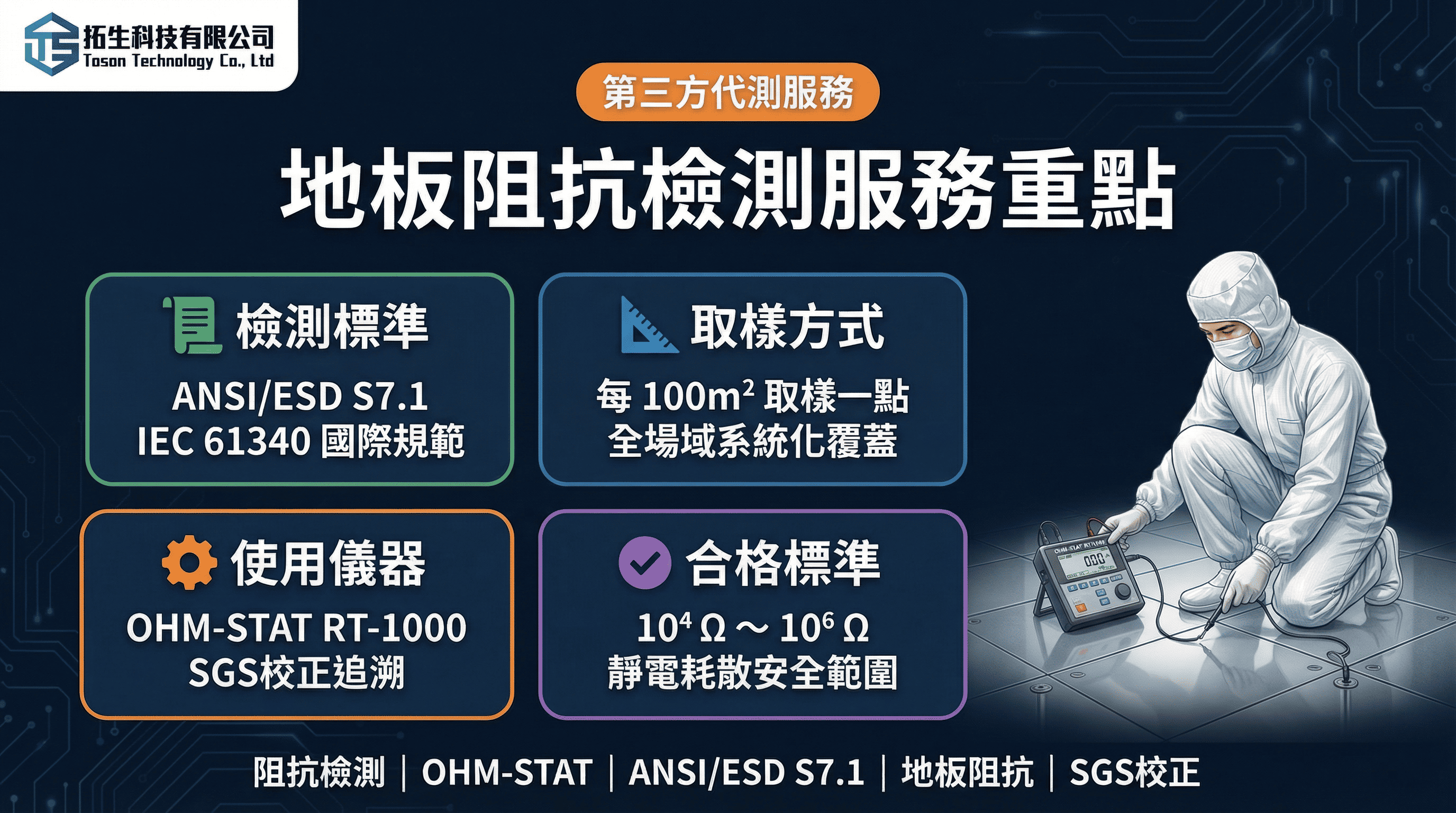

四、 專業檢測流程：拓生科技的標準化作業
一份專業的地板阻抗報告，必須立足於精確的環境控制與數據溯源。拓生科技在執行檢測時遵循以下專業流程：
- 環境參數校正： 由於材料電阻受濕度影響顯著，測試前需確認環境相對濕度於 60 ± 20% 範圍內 。
- 多點位網格取樣： 每 100 平方公尺至少取樣一點，並針對機台周邊與緩衝區進行加密量測 。
五、結語
無塵室的運作是一個極度精密且牽一髮而動全身的系統工程。地板阻抗檢測看似只是眾多驗證項目中的一環，但它卻是牽繫著產品良率、設備壽命與人員安全的絕對防線。忽視它，等於是將企業的核心競爭力暴露在不可預測的靜電風險之中。
我們強烈呼籲，所有擁有無塵室或靜電防護區（EPA）的企業，都應正視地板阻抗檢測的重要性，並將其納入長期的環境監測與維護計劃中。唯有透過科學化、數據化的管理，才能確保潔淨室永遠保持在最佳的備戰狀態。
