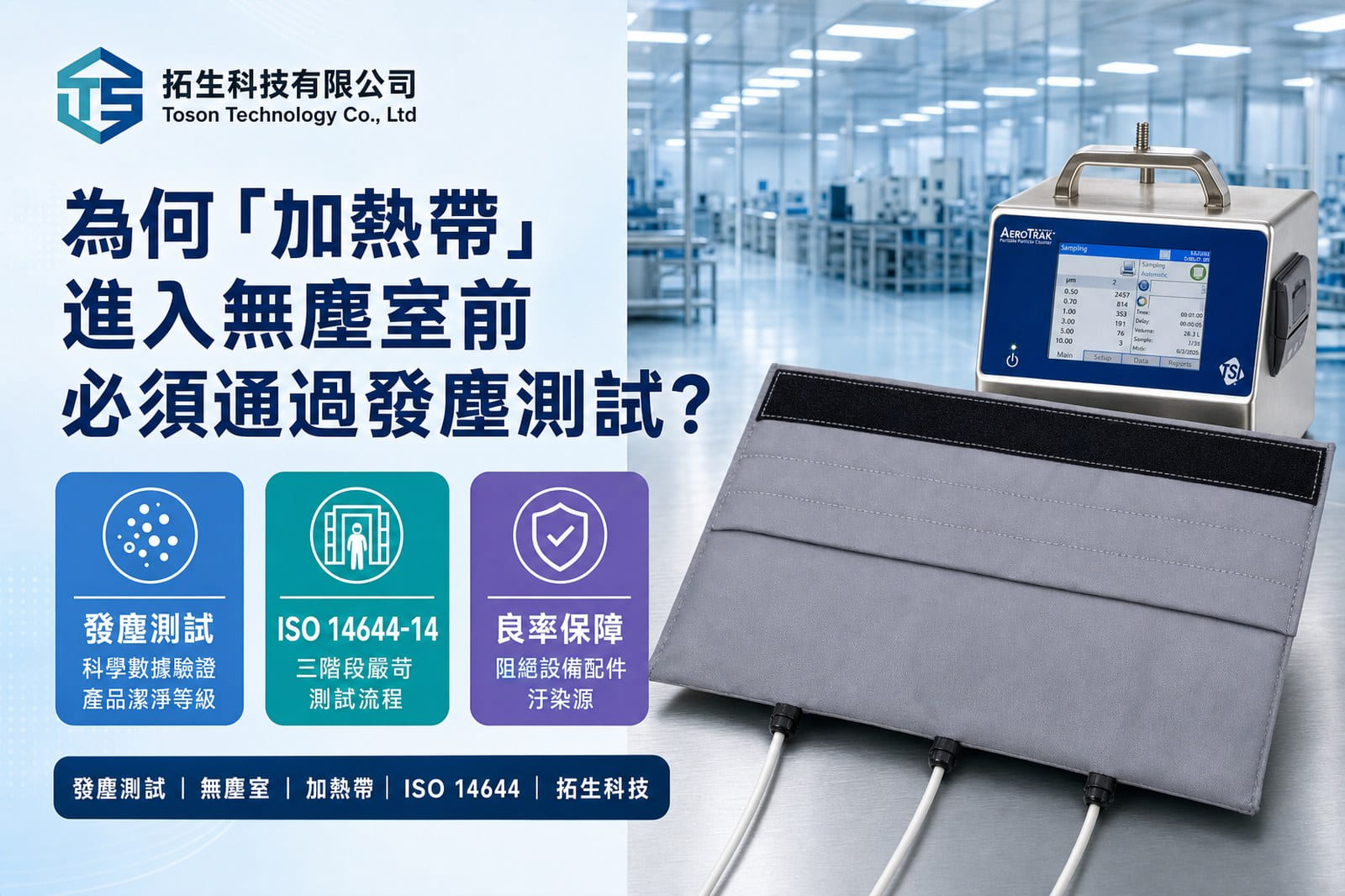

在半導體晶圓廠、TFT-LCD 面板廠及高階生技製藥產業中，無塵室（Cleanroom）的穩定性是產品良率的命脈。許多人以為無塵室僅需關注空氣過濾系統，但在高精密製造的背後，隱藏著一個影響設備運行與環境潔淨度的關鍵組件——加熱帶（Heating Jacket / Heating Cable）。
近日，拓生科技受託針對這類關鍵組件進行「產品潔淨兼容性測試」。本文將深入剖析加熱帶在無塵室的角色，以及為何針對這類設備進行「發塵測試」是預防微污染風險的必要手段。

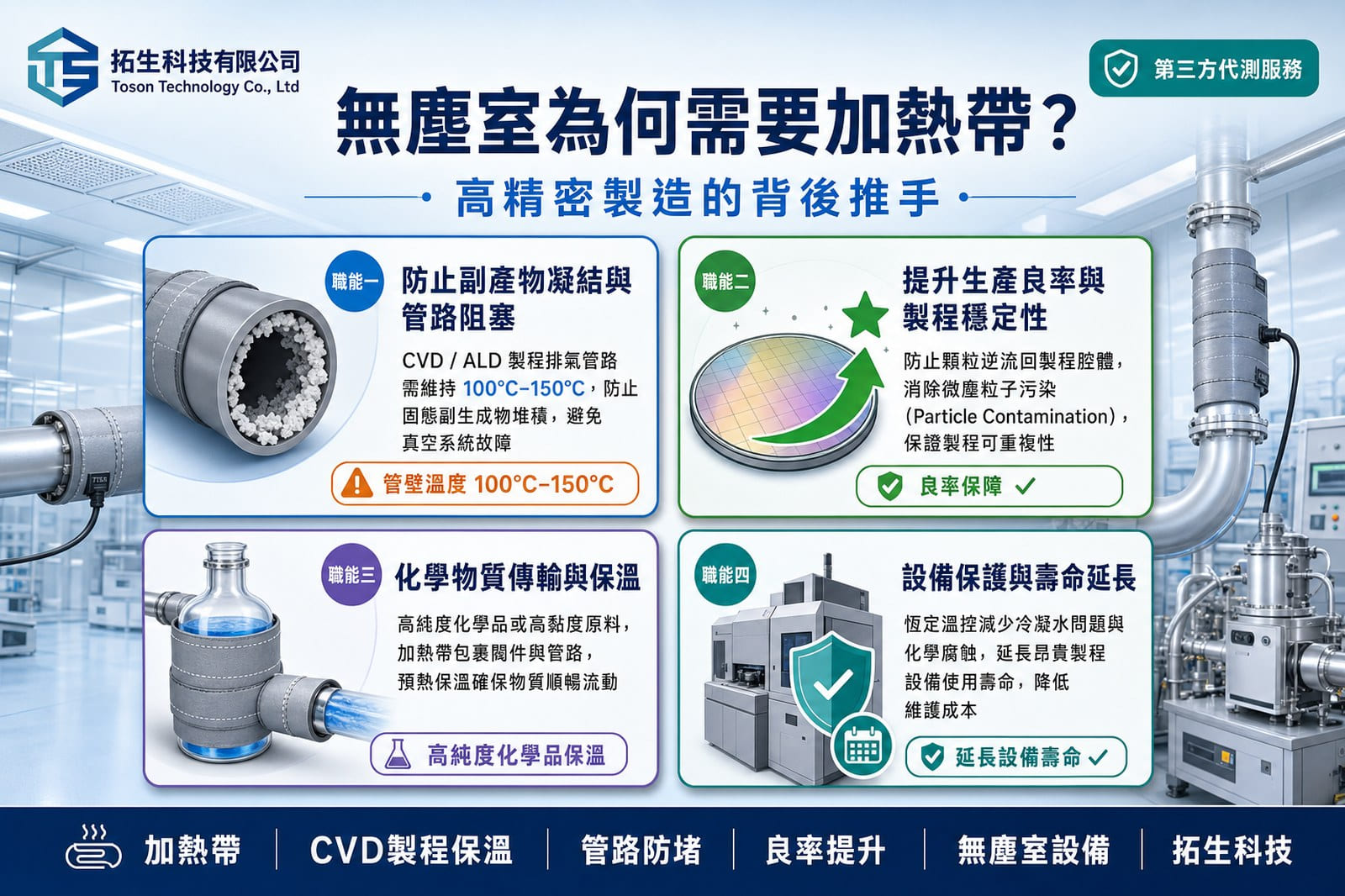

一、 無塵室為何需要加熱帶？——高精密製造的背後推手
無塵室使用加熱帶的目的並非為了加熱室內空氣，而是針對製程中的真空管路、排氣管路或液體輸送管路進行局部的精密溫控。它是維持製程循環的核心保溫系統，主要具備以下四大關鍵職能：
1. 防止副產物凝結與管路阻塞
在 CVD（化學氣相沉積）或 ALD（原子層沉積）等薄膜製程中，製程氣體在高溫反應後會進入真空腔體。這些氣體若在低溫的排氣管路中冷卻，會迅速產生固態副生成物（by-products）。若不使用加熱帶維持管壁溫度（通常需維持在 100°C – 150°C 或更高），副產物會堆積在管內導致阻塞，造成真空系統故障。
2. 提升生產良率與穩定性
管路若因溫差產生堵塞，極可能導致顆粒逆流回製程腔體，形成嚴重的微塵粒子污染（Particle Contamination），直接摧毀晶圓或顯示器的良率。加熱帶能確保氣體或化學品在穩定的溫度下傳輸，保證製程的可重複性。
3. 化學物質傳輸與保溫
針對易結晶或高黏度的化學原料（如高純度化學品或黏著劑），加熱帶包裹於閥件與管路表面，進行預熱與保溫，確保物質在輸送過程中保持順暢流動。
4. 設備保護與壽命延長
恆定的溫度控制能減少系統因低溫造成的冷凝水問題或化學腐蝕，從而延長昂貴製程設備的使用壽命。

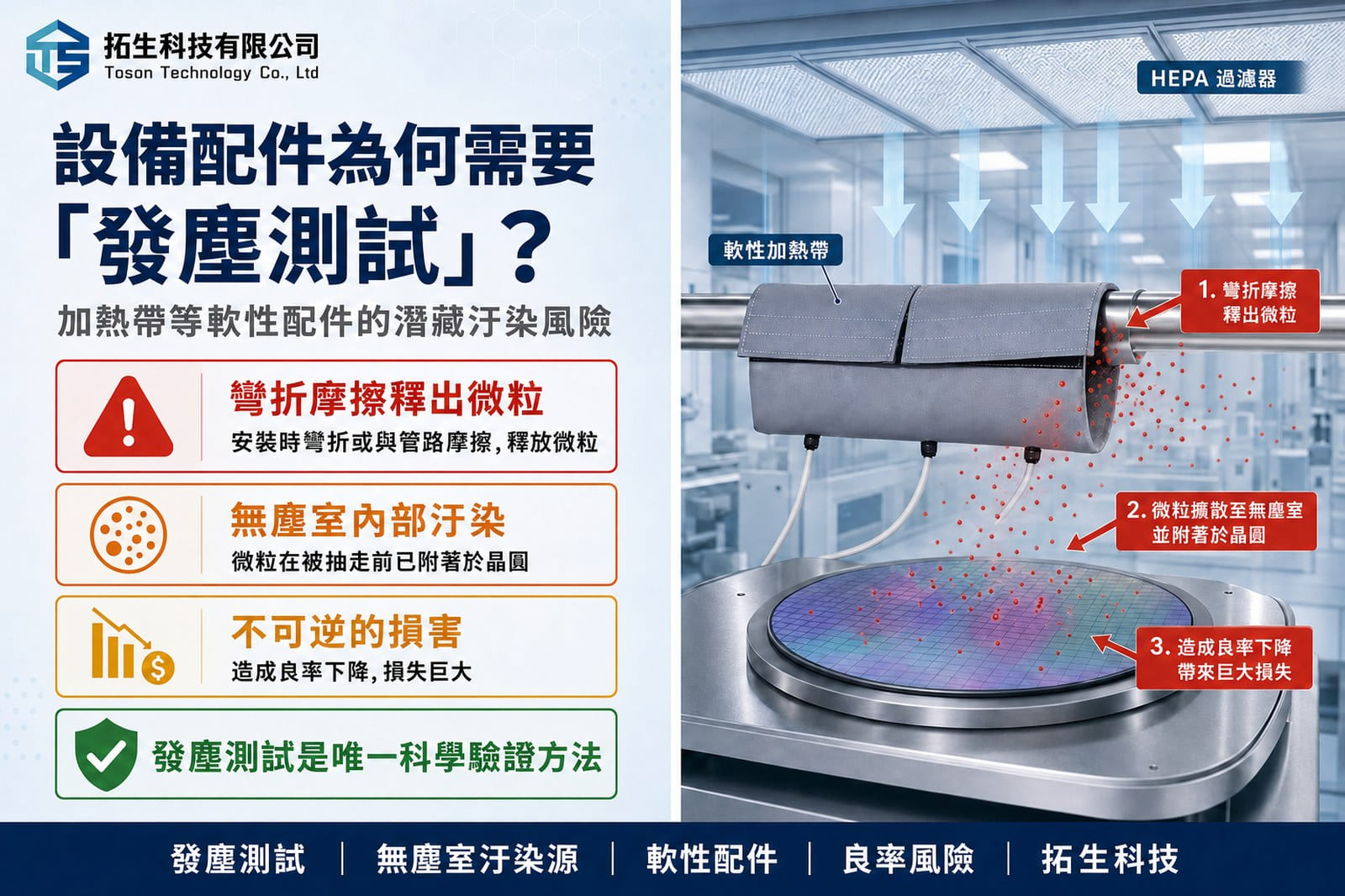

二、 隱形的汙染源：加熱帶的發塵風險
既然加熱帶如此重要，對它進行嚴格的「發塵測試」就是進入高階無塵室的必要條件。
問題在於加熱帶的物理構造。加熱帶通常由導熱材料、絕緣織物及包覆層組成。在安裝、維修或長期受熱震動的過程中，這些軟性材質若編織結構不夠緊密，極易釋放出肉眼不可見的微小粒子。
當這些配件被安裝在機台內部或緊鄰管路時，釋放出的微粒可能在被空調抽走前，就已附著在精密元件上。因此，驗證加熱帶是否具備「潔淨兼容性」，是確保無塵室等級不被破壞的首要任務。
三、 深度技術案例：加熱帶發塵測試實務
拓生科技近期協助客戶在 ISO 4 (Class 10) 的嚴苛環境下，針對一款軟性加熱帶進行實測，確保其在物理應力下仍能維持優異的潔淨度。
1. 頂尖量測儀器：TSI AeroTrak 9310
測試使用 TSI AeroTrak 9310 空氣微粒子計數器 (現已停產, 欲購買改為規格更佳的A100-31新款)。該儀器具備 1.0 CFM 的高流量採樣能力，且由拓生科技具備 TAF 認證（編號 4066） 的校正實驗室定期校正，確保每一筆數據皆符合 ISO 21501-4 國際標準。

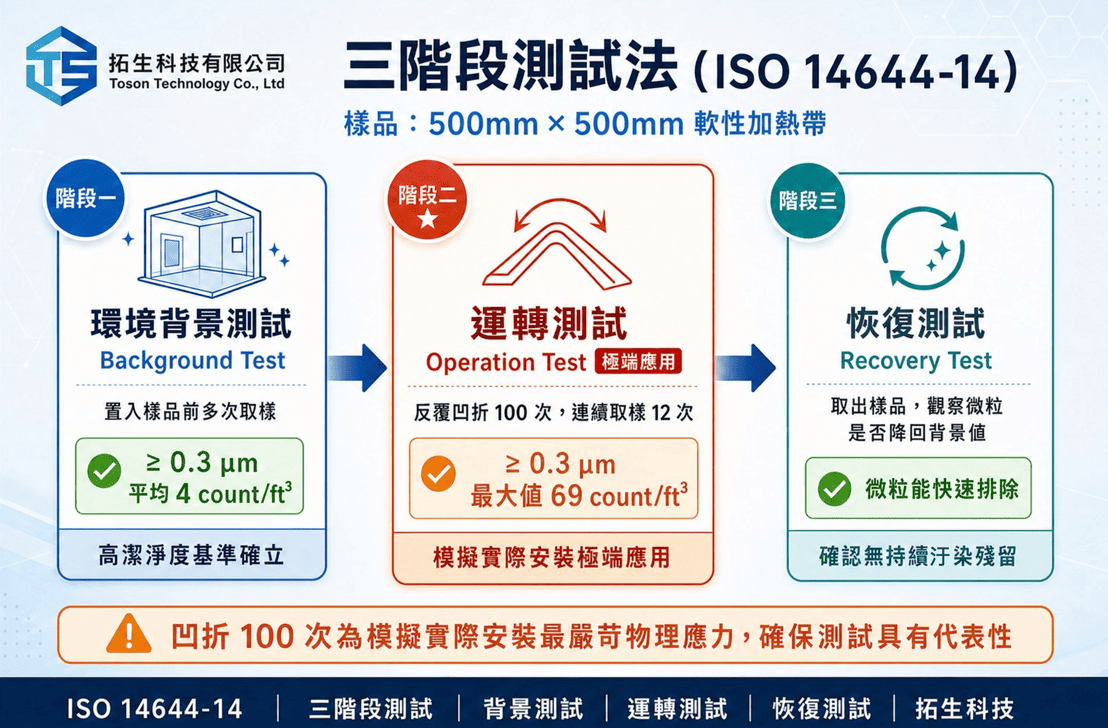

2. 極端物理模擬測試流程
為了模擬加熱帶在安裝或拆卸時的物理磨損，測試流程設計如下：
- 環境背景值監測： 在 ISO 4 測試艙中，建立極低的微粒背景基準。
- 100 次凹折模擬： 將加熱帶樣品進行反覆凹折 100 次，這能測試其材料在受力後的結構穩定性與微粒釋放量。
- 連續取樣掃描： 在凹折後立即進行 12 次連續微粒取樣，捕捉所有粒徑（ 0.3 μm 至 10μm）的變化。

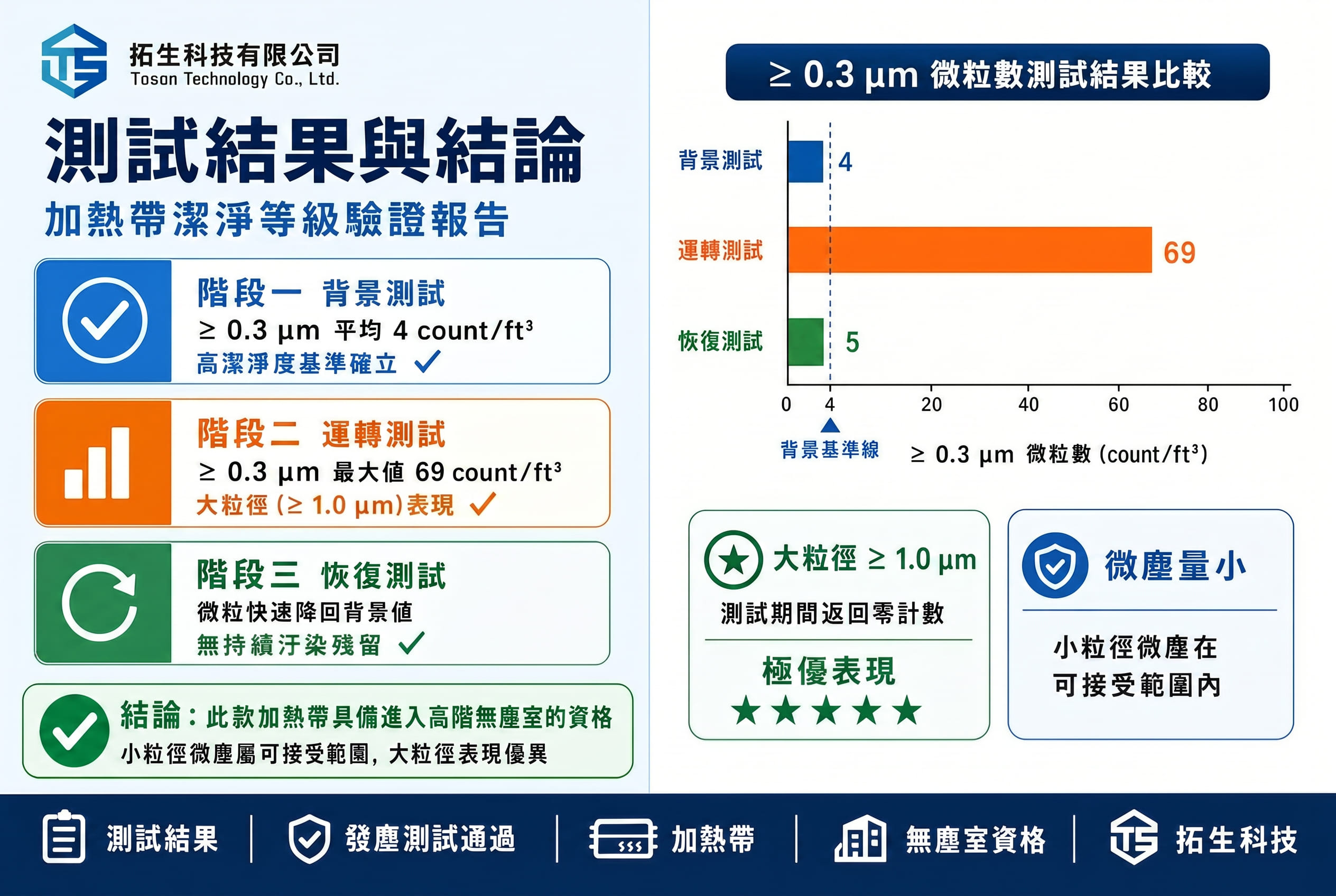

3. 數據解析與結果
實測發現，該樣品在劇烈凹折後，≥ 0.3 μm 的微粒數雖有微量上升，但大粒徑微粒幾乎無檢出，且在移除樣品後的恢復測試中，環境能迅速降回背景值。這份數據提供了科學依據，證實該產品材質優良，不易對無塵室造成持續性汙染。
四、 技術規格再進化：跨越 0.1 μm 的精密檢測能力
除了本案例中使用的 TSI AeroTrak 9310（檢測下限為 0.3 μm）外，針對更高階的製程需求——如 EUV（極紫外光微影） 或 先進封裝環境——拓生科技更進一步提供具備極致靈敏度的檢測方案。
我們配備了業界指標性的 TSI AeroTrak 9110 高感度微粒子計數器。該設備採用了先進的氦氖雷射技術，能量測下限低至 0.1 μm 與 0.2 μm 的極微小顆粒。
極致靈敏度： 專為 ISO 1 級與 ISO 2 級等極端潔淨環境設計。
全方位粒徑掃描： 補足了傳統 0.3 μm 檢測可能遺漏的超微細懸浮微粒，為您的設備提供最嚴苛的潔淨度驗證。
四、 結論：讓數據成為產品最好的競爭力
加熱帶是守護製程穩定的關鍵，而「發塵測試」則是確保這份穩定不會反過來威脅潔淨度的保險。透過專業的量測，供應商能優化材質設計，廠務端則能安心導入。
拓生科技專業發塵代測服務
在無塵室的世界裡，任何微小的物體都值得被嚴肅對待。不論是加熱帶、吸音板、或是各類製程耗材，拓生科技皆可以做發塵測試。我們提供符合國際標準的檢測環境與 TAF 溯源報告，協助您排查微污染風險，展現專業的品牌價值。

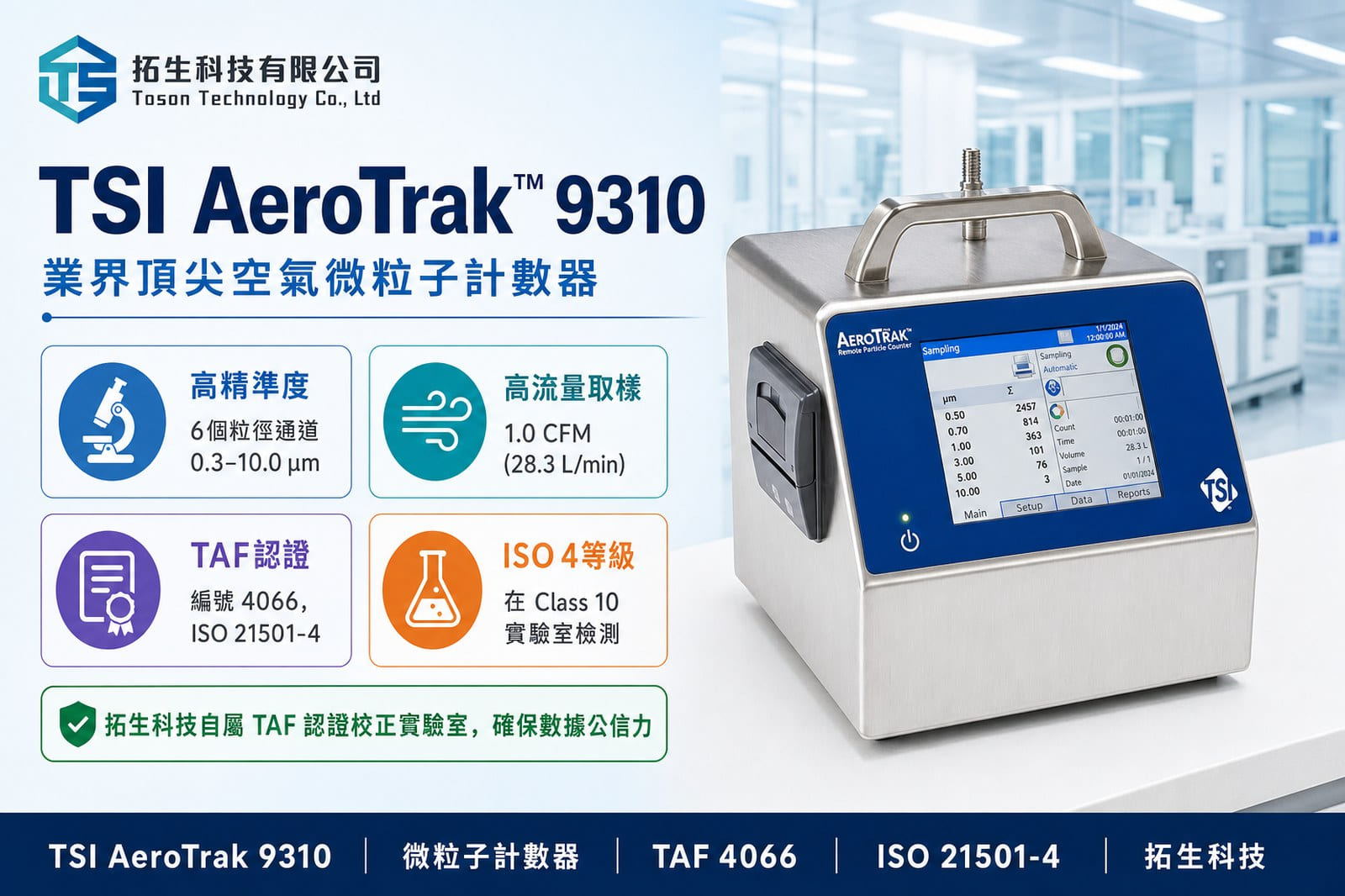

(圖示)測試使用 TSI AeroTrak 9310 空氣微粒子計數器 (現已停產, 欲購買改為規格更佳的A100-31新款)。
