精密製程的溫控與潔淨挑戰：為何「加熱帶」進入無塵室前必須通過發塵測試？

在半導體晶圓廠、TFT-LCD 面板廠及高階生技製藥產業中，無塵室（Cleanroom）的穩定性是產品良率的命脈。許多人以為無塵室僅需關注空氣過濾系統，但在高精密製造的背後，隱藏著一個影響設備運行與環境潔淨度的關鍵組件——加熱帶（Heating Jacket / Heating Cable）。

近日，拓生科技受託針對這類關鍵組件進行「產品潔淨兼容性測試」。本文將深入剖析加熱帶在無塵室的角色，以及為何針對這類設備進行「發塵測試」是預防微污染風險的必要手段。

一、 無塵室為何需要加熱帶？——高精密製造的背後推手

無塵室使用加熱帶的目的並非為了加熱室內空氣，而是針對製程中的真空管路、排氣管路或液體輸送管路進行局部的精密溫控。它是維持製程循環的核心保溫系統，主要具備以下四大關鍵職能：

1. 防止副產物凝結與管路阻塞

在 CVD（化學氣相沉積）或 ALD（原子層沉積）等薄膜製程中，製程氣體在高溫反應後會進入真空腔體。這些氣體若在低溫的排氣管路中冷卻，會迅速產生固態副生成物（by-products）。若不使用加熱帶維持管壁溫度（通常需維持在 100°C – 150°C 或更高），副產物會堆積在管內導致阻塞，造成真空系統故障。

2. 提升生產良率與穩定性

管路若因溫差產生堵塞，極可能導致顆粒逆流回製程腔體，形成嚴重的微塵粒子污染（Particle Contamination），直接摧毀晶圓或顯示器的良率。加熱帶能確保氣體或化學品在穩定的溫度下傳輸，保證製程的可重複性。

3. 化學物質傳輸與保溫

針對易結晶或高黏度的化學原料（如高純度化學品或黏著劑），加熱帶包裹於閥件與管路表面，進行預熱與保溫，確保物質在輸送過程中保持順暢流動。

4. 設備保護與壽命延長

恆定的溫度控制能減少系統因低溫造成的冷凝水問題或化學腐蝕，從而延長昂貴製程設備的使用壽命。

二、 隱形的汙染源：加熱帶的發塵風險

既然加熱帶如此重要，對它進行嚴格的「發塵測試」就是進入高階無塵室的必要條件。

問題在於加熱帶的物理構造。加熱帶通常由導熱材料、絕緣織物及包覆層組成。在安裝、維修或長期受熱震動的過程中，這些軟性材質若編織結構不夠緊密，極易釋放出肉眼不可見的微小粒子。

當這些配件被安裝在機台內部或緊鄰管路時，釋放出的微粒可能在被空調抽走前，就已附著在精密元件上。因此，驗證加熱帶是否具備「潔淨兼容性」，是確保無塵室等級不被破壞的首要任務。

三、 深度技術案例：加熱帶發塵測試實務

拓生科技近期協助客戶在 ISO 4 (Class 10) 的嚴苛環境下，針對一款軟性加熱帶進行實測，確保其在物理應力下仍能維持優異的潔淨度。

1. 頂尖量測儀器：TSI AeroTrak 9310

測試使用 TSI AeroTrak 9310 空氣微粒子計數器 (現已停產, 欲購買改為規格更佳的A100-31新款)。該儀器具備 1.0 CFM 的高流量採樣能力，且由拓生科技具備 TAF 認證（編號 4066） 的校正實驗室定期校正，確保每一筆數據皆符合 ISO 21501-4 國際標準。

2. 極端物理模擬測試流程

為了模擬加熱帶在安裝或拆卸時的物理磨損，測試流程設計如下：

  • 環境背景值監測： 在 ISO 4 測試艙中，建立極低的微粒背景基準。
  • 100 次凹折模擬： 將加熱帶樣品進行反覆凹折 100 次，這能測試其材料在受力後的結構穩定性與微粒釋放量。
  • 連續取樣掃描： 在凹折後立即進行 12 次連續微粒取樣，捕捉所有粒徑（ 0.3 μm 至 10μm）的變化。

3. 數據解析與結果

實測發現，該樣品在劇烈凹折後，≥ 0.3 μm 的微粒數雖有微量上升，但大粒徑微粒幾乎無檢出，且在移除樣品後的恢復測試中，環境能迅速降回背景值。這份數據提供了科學依據，證實該產品材質優良，不易對無塵室造成持續性汙染。

四、 技術規格再進化：跨越 0.1 μm 的精密檢測能力

除了本案例中使用的 TSI AeroTrak 9310（檢測下限為 0.3 μm）外，針對更高階的製程需求——如 EUV（極紫外光微影） 或 先進封裝環境——拓生科技更進一步提供具備極致靈敏度的檢測方案。

我們配備了業界指標性的 TSI AeroTrak 9110 高感度微粒子計數器。該設備採用了先進的氦氖雷射技術，能量測下限低至 0.1 μm 與 0.2 μm 的極微小顆粒。

極致靈敏度： 專為 ISO 1 級與 ISO 2 級等極端潔淨環境設計。
全方位粒徑掃描： 補足了傳統 0.3 μm 檢測可能遺漏的超微細懸浮微粒，為您的設備提供最嚴苛的潔淨度驗證。

四、 結論：讓數據成為產品最好的競爭力

加熱帶是守護製程穩定的關鍵，而「發塵測試」則是確保這份穩定不會反過來威脅潔淨度的保險。透過專業的量測，供應商能優化材質設計，廠務端則能安心導入。

拓生科技專業發塵代測服務

在無塵室的世界裡，任何微小的物體都值得被嚴肅對待。不論是加熱帶、吸音板、或是各類製程耗材，拓生科技皆可以做發塵測試。我們提供符合國際標準的檢測環境與 TAF 溯源報告，協助您排查微污染風險，展現專業的品牌價值。

(圖示)測試使用 TSI AeroTrak 9310 空氣微粒子計數器 (現已停產, 欲購買改為規格更佳的A100-31新款)。

確保潔淨，從數據開始。

  • 專業諮詢： (03) 667-6443
  • 服務信箱： [email protected]
  • 地址：新竹縣竹北市國盛街333之1號

延伸閱讀

為何建材與設備必須進行「發塵測試」？客戶案例解析

HEPA 濾網洩漏 PAO 測試：無塵室完整性驗證的技術實務

無塵室的「隱形戰爭」：氣流失控，良率雪崩？解密風速計校正重要性

FDA/GMP法規適用：微粒計數器在製藥無菌環境中的應用要求

一、 前言：無菌製程的「隱形防線」

在製藥領域，任何細微的污染都可能導致災難性的後果。根據 FDA 與歐盟 GMP 的規範，無菌藥品的生產必須在極度受控的環境中進行。其中，非活性微粒（Non-viable particles）的監測是評估環境潔淨度、驗證空調系統（HVAC）效能以及監控生產過程污染風險的核心指標。

隨著 2022 年新版 EU GMP Annex 1 正式生效，全球製藥業對於無菌區（特別是 Grade A 與 Grade B）的監測要求已從「抽樣檢查」進化為「基於風險的持續監控」。微粒計數器不再只是檢測工具，而是無菌保證體系中的「即時哨兵」。

二、 法規核心：FDA 與 GMP 對無菌區（A/B 級）的嚴格要求

在製藥廠的潔淨分級中，Grade A（與產品直接接觸的關鍵區域）與 Grade B（後台支撐區域）的規範最為嚴苛。

1. 連續監控（Continuous Monitoring）的要求

新版規範強調，在關鍵的 Grade A 區域，必須在整個生產過程中（包括設備組裝）進行連續的空氣微粒監測。這意味著儀器必須具備高穩定性，並能與廠務監測系統（FMS）整合，確保數據不間斷。

2. 粒徑規格的選取

法規明確要求監測 0.5 µm 與 5.0 µm 的粒子濃度。雖然新版 EU GMP Annex 1 移除了 5.0 µm 作為 Grade A 區域分級標準的要求，但在「風險評估」與「動態監控」中，5.0 µm 粒子的異常增加仍被視為設備磨損或人員介入的重要預警訊號。

3. 數據完整性（ALCOA+）

FDA 對於電子紀錄的要求極高。微粒計數器產出的數據必須符合可追溯、即時、原始且準確的原則。這對現場使用的計數器提出了技術挑戰：它是否具備審計追蹤（Audit Trail）功能？是否能防止數據被篡改？

三、 從靜態到動態：動態（Operational）監測的應用與挑戰

GMP 規範將監測狀態分為「靜態（At-rest）」與「動態（Operational）」。而對於製藥廠而言，真正的考驗在於動態監測。

1. 動態監測的真諦：監控人的變因

無菌區最大的污染源通常是「操作人員」。在動態生產過程中，微粒計數器必須能即時捕捉到因人員動作、物料傳送或設備運作所產生的粒子波動。如果計數器感度不足或取樣頻率不夠，就可能錯失潛在的污染事件。

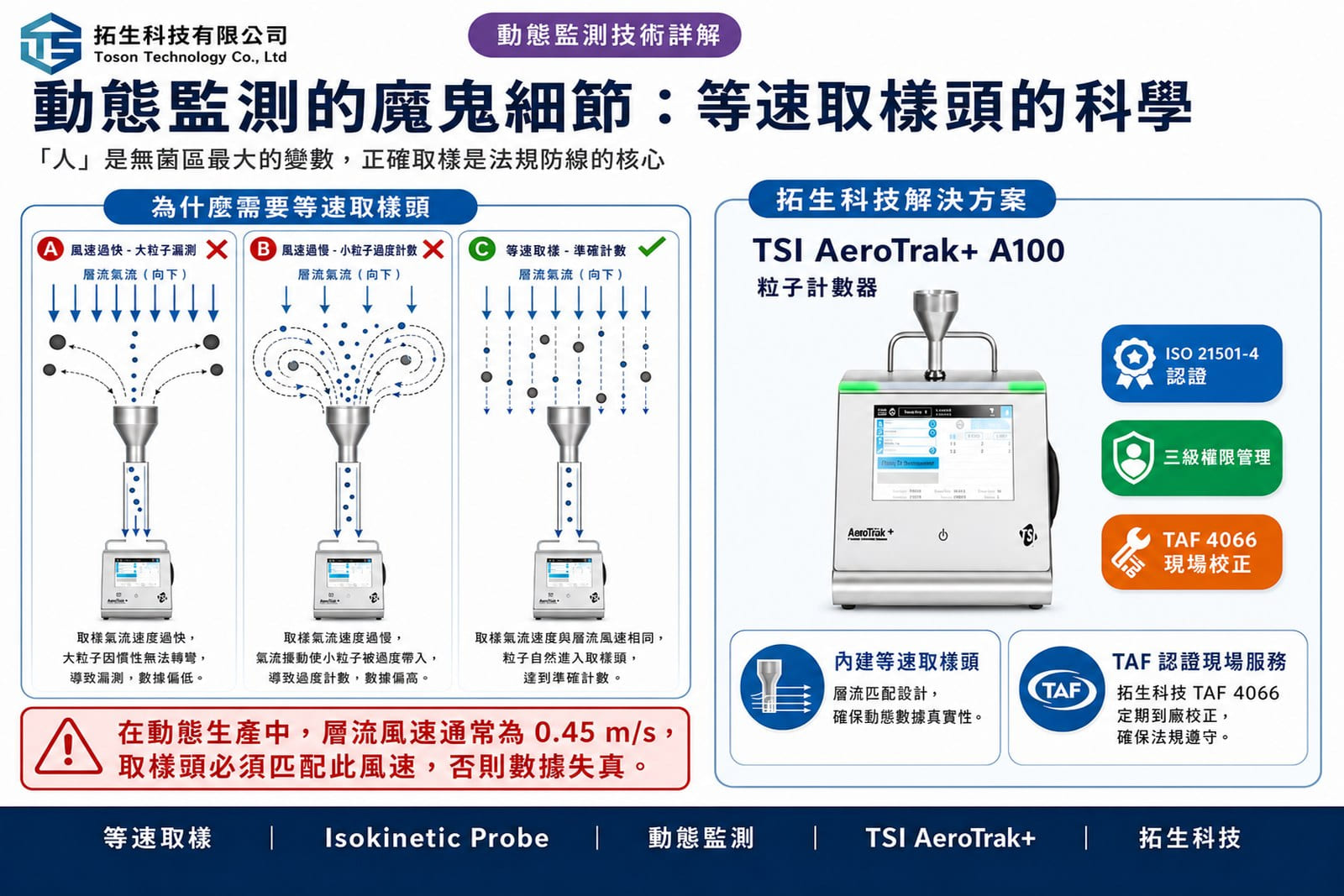

2. 取樣位置與等速取樣（Isokinetic Sampling）

在動態環境下，氣流會受到設備幾何形狀與操作動作的干擾。FDA 要求取樣頭必須位於「風險最高的點」，且必須使用等速取樣頭（Isokinetic Probe），以確保取樣口風速與潔淨室層流風速一致，避免因慣性效應導致大粒徑粒子（如 5.0 µm）的漏測或小粒徑粒子的過度計數。

3. 異常觸發與警報策略

動態監測的目的在於「即時反應」。製藥廠必須根據驗證數據設定「警示限度（Alert Level）」與「行動限度（Action Level）」。一旦數據超標，系統需立即觸發警報，引導操作員執行預定的偏差處理（Deviation Handling），而非等到批次生產結束後才發現問題。

四、 拓生科技：助力製藥廠對標國際標準

身為環境監測的專業夥伴，拓生科技針對製藥 GMP 的嚴格要求，提供全方位的技術支援：

  • 符合 Annex 1 要求的高精度儀器： 我們代理的 TSI AeroTrak™+ A100 系列微粒計數器具備 1.0 CFM (28.3 LPM) 或 100 LPM 的穩定流量，並完全符合 ISO 21501-4 校正規範，確保數據具備科學公信力。
  • 數據完整性與 21 CFR Part 11 支援： 儀器內建三級權限管理與 Audit Trail 功能，並協助客戶將現場計數器整合至中央監測系統，確保符合 FDA 21 CFR Part 11 要求。
  • TAF 認證的現場驗證服務： 我們的技術團隊可提供符合規範的現場校正與取樣點評估，協助藥廠建立科學的風險監測計畫。

五、 結語：合規，是為了更安全的藥品

在 FDA 與 GMP 的嚴格監管下，微粒監測已不再是簡單的數字遊戲，而是製藥企業技術實力的體現。透過導入先進的動態監測技術與嚴謹的校正體系，藥廠不僅能順利通過國內外查核，更能從源頭守護病患的用藥安全。

延伸閱讀

【生物醫藥遵循 PIC/S GMP 或 EU GMP】設備採購指南：法規導向的微粒監控決策

【案例分享】高壓時程下的製藥廠潔淨室空調驗證：拓生科技的專業管理實務

報告通過，良率卻狂掉？解密無塵室三態 (As-Built, At-Rest, Operational) 風險真相

無塵室代測費用解析：評估公正代測的真實 CP 值!

一、 前言：報價單背後的隱形成本

談到無塵室代測服務，採購最常問的是：「這次要多少錢？」但真正會影響年度總成本的，往往不是這張報價單，而是代測能不能幫您避免更大的代價：良率損失、停線、重工、稽核補件、罰款或交付延誤。

因此，我們更建議將問題轉化為：「這次代測的 CP 值如何？它能替我降低哪些風險成本？」

在拓生科技的服務現場，我們看到最常見的兩種情境：一是企業已有內部自測，但遇到年度驗證或客戶稽核，仍需第三方公正報告來補強信任；二是企業沒有完整自測能力，想評估外包代測的效益。本文將務實拆解影響代測費用的因素，比較自測與代測的總成本，並提供線上初步估價方案。

想快速了解您的無塵室代測需要多少預算？拓生科技現已推出線上初步估價服務！👉 拓生科技無塵室代測線上初步估價

二、 影響代測費用的四大因素：工作量與風險要求的乘數效應

無塵室代測的費用，通常由潔淨等級、空間規模、檢測項目與文件需求組成。

1. 潔淨室等級（ISO Class）：容錯率決定嚴謹度

等級越高（如 ISO Class 5），需要更嚴格的取樣策略與更低背景干擾的量測條件，也更容易遇到「壓線」判讀。這意味著測試設計與結果判讀的嚴謹度必須提升，費用自然反映其專業價值。

2. 面積與區域數：點位與動線的複雜度

費用不僅看坪數，更看「點位數」與動線。區域分隔變多或動線限制多（如需配合產線避開作業），會大幅增加換區與換點的時間。同樣 300 坪，一個大空間與六個小區域的代測工時可能差異甚大。

3. 檢測項目：潔淨度與整體性能的全面驗證

常見項目包含非生菌微粒計數、風速風量、壓差梯度、溫濕度以及 HEPA 濾網洩漏測試。項目越多，代表設備與人員配置越多，作業時間與報告整理的複雜度也隨之上升。

4. 文件與稽核要求：證據鏈的完整性

完整的測試報告應包含測試條件、儀器校正狀態、方法依據與原始數據摘要。文件越完整，越能降低稽核補件與重做風險，這也是公正報告的核心價值所在。

三、 自測成本 vs. 代測費用：看見隱性成本的冰山

許多企業以為「自己做」最省，但真正的成本常被低估。

自測的顯性成本：包含微粒計數器、風速計等儀器採購，以及年度校正、維護與人員訓練費用。
自測的隱性成本：方法一致性不足導致數據趨勢不可比、稽核時需補件重測，或異常事件追查時因缺乏第三方證據而保守停線。
當將隱性成本納入考量，企業常會發現：自測適合日常快速掌握；但在年度驗證、稽核或污染事件等關鍵節點，採用第三方代測的總成本反而更低。

四、 公正報告的隱性效益：風險下降與信任提升

第三方代測最大的價值，在於它帶來的三種隱性效益：

  1. 良率提升：將數據從單點結果升級成風險圖譜，找出潛在污染源並進行改善。
  2. 罰款與補件規避：提供客觀的證據鏈，降低稽核摩擦成本，避免重測與延誤損失。
  3. 減少製程中斷：將代測納入年度排程，配合停機窗口進行，把突發任務轉化為可控行程。

五、 拓生科技：您的專屬代測規劃與線上初步估價

為了協助您用最精準的預算達到最大的風險控管，拓生科技建議將代測做成分層規劃：高風險區執行完整項目，低風險區執行必要項目，並建立年度排程以換取最佳 CP 值。

想快速了解您的無塵室代測需要多少預算？拓生科技現已推出線上初步估價服務！

請點擊下方連結，輸入您的潔淨室等級、面積與檢測需求，我們將為您提供初步的費用評估：👉 拓生科技無塵室代測線上初步估價

六、 結語：讓代測成為您的風險管理師

無塵室代測的費用並非單純的支出，而是為避免污染事件、良率波動與停線罰款所買的保險。透過總成本的視角評估，並結合拓生科技的專業規劃與線上估價服務，您將能精準掌握代測的真實 CP 值，確保每一分投資都花在刀口上。

延伸閱讀

為什麼你的無塵室需要「第三方公正代測」？揭開內部自測盲點與法規查核
無塵室的預防性維護 (PM) 排程：如何利用代測數據精準預測「故障前兆」？
無塵室代測服務-第三方驗證

拓生科技專業培訓課程：降低操作誤差與設備故障率

一、 前言：精準監測的最後一哩路——專業的操作人員

在高科技產業與製藥領域，微粒計數器被視為環境品質的「判官」。企業往往願意投入百萬預算購置頂尖的 TSI 儀器，並每年定期進行 TAF 校正。然而，許多管理者忽略了一個潛在風險：操作人員是否真的了解儀器的「脾氣」？

一個錯誤的取樣姿勢、一次不經意的管路彎折，或是在不適當的環境下進行歸零，都可能導致數據產生數十甚至數百顆的誤差。這不僅可能引發不必要的停線調查，長期下來更會加速損耗昂貴的感測器。拓生科技認為，專業的設備培訓與認證，是確保儀器發揮最大效能的關鍵基石。

二、 掌握核心：三類設備的操作 SOP 與常見錯誤解析

為了讓培訓具備實務價值，我們將潔淨室最常見的三類設備進行重點拆解，揭露操作中易被忽略的細節：

A. 手持式微粒計數器 (Handheld Particle Counters)

SOP 重點：採樣時應保持感測口與氣流方向一致（等動力採樣）。
常見錯誤：操作員在移動過程中未關閉泵浦，或在採樣時將儀器出風口對準採樣區，造成自體循環汙染。
風險：導致讀數異常偏高，誤判環境不合格。

B. 攜帶型大流量計數器 (Portable High-Flow Counters)

SOP 重點：長管路採樣前需進行「Purge（吹掃）」程序，且管路長度不應超過 3 公尺。
常見錯誤：管路過度彎折導致微粒子沉降在管壁。
風險：大粒徑微粒（如 5.0µm）被留在管路中，數據顯示「合格」，但實際上大顆粒汙染已在產線發生。

C. 在線式監測感測器 (Remote Sensors)

SOP 重點：定期檢查等動力採樣頭（Isokinetic Probes）是否鬆動或被異物遮蔽。
常見錯誤：在進行廠房燻蒸（VHP）或大規模清潔時，未正確密封感測口。
風險：化學藥劑殘留或水分進入光學室，直接報廢雷射組件。

三、 拓生科技的專業培訓課程：從理論到實戰

拓生科技不僅提供設備，更致力於將累積數十年的環控經驗傳承給客戶。我們的培訓體系分為三個層次：

基礎理論培訓 (Theoretical Foundation)

深入淺出介紹 ISO 14644 標準、微粒計數器的光學原理（Mie Scattering）以及統計學意義。讓操作員知道「為什麼要量」，而不只是「怎麼量」。

實機操作與異常判定 (Hands-on Workshop)

模擬現場可能出現的數據波動，教導操作員如何分辨「真實污染」與「儀器雜訊」。我們更提供「歸零過濾器測試」的實機演示，確保人員具備自我檢核儀器狀態的能力。

認證考核與證書發放 (Certification)

針對通過學科測試與實作評核的人員，拓生科技頒發培訓證書。這不僅能作為企業內部年度培訓的合規紀錄，更是操作員個人專業技能的證明。

四、 培訓帶來的價值：降低故障率與數據精準化

投資於人員培訓，其回報（ROI）是立竿見影的：

  • 故障率下降 (Lower Failure Rate)：

許多維修案源自於感測器受污染或泵浦因吸入液體而毀損。受過訓的操作員懂得正確的操作時機與防護措施，能讓儀器的平均維護成本降低 30% 以上。

  • 提升數據準確性 (Data Accuracy)：

標準化的操作 SOP 減少了人為因素導致的變異量。這意味著 QA 部門可以獲得更具公信力的報表，減少因數據疑慮而重複量測的時間成本。

  • 加速問題排除 (Troubleshooting)：

受過訓的人員能在第一時間判斷異常成因（如：是因為作業員進出頻繁還是濾網破損？），縮短異常調查的時間窗口。

五、 結語：讓「專業的操作人員」成為您的資產

設備的硬體規格決定了監測的上限，而操作員的素質則決定了監測的下限。透過拓生科技的培訓與認證計畫，您可以確保每一份從計數器產出的數據，都是基於最專業、最標準的操作流程。

別讓「人」成為您環控體系中最不穩定的變數。 立即與拓生科技聯繫，為您的團隊量身打造一套專屬的設備操作認證課程。

延伸閱讀

無塵室設備採購：教你看懂微粒計數器型錄與規格書，聰明選擇最適合工具!

【案例分享】高壓時程下的製藥廠潔淨室空調驗證：拓生科技的專業管理實務

無塵室緊急應變計畫：當污染事件突襲，代測數據如何成為您的救命稻草？

一、 前言：與時間賽跑的「環境防衛戰」

在精密製造與生醫製藥領域，無塵室被視為「重要領域」。然而，此地並非堅不可摧。即便有完善的標準作業程序（SOP），突發的污染事件（Contamination Events）仍可能如同不速之客般降臨。

當微粒子監測系統突然發出尖銳的警報，或生產批次出現異常的不良率時，現場管理者的第一反應往往是焦慮。此時，盲目的清潔或大範圍停機並非上策。一套結合「緊急應變計畫」與「專業第三方代測」支援的流程，才是將損失降到最低的關鍵。今天，我們就來聊聊，當污染發生時，拓生科技如何協助您快速止血。

二、 常見的無塵室污染事件：隱藏在細節中的魔鬼

污染事件很少是毫無徵兆的，但在發生當下，我們需要區分其來源，才能對症下藥：

設備端的「隱形殺手」

製程設備內部的傳動皮帶磨損、真空管路洩漏，或是機械手臂的潤滑油氣化，都是常見的污染源。這類污染通常具有「局部性」與「週期性」，僅在特定製程動作時觸發。

HVAC 系統的「防線崩潰」

HEPA 濾網因老化、外力撞擊或框架密封膠（Gasket）劣化導致的瞬間洩漏，會讓大量的室外微粒直接灌入關鍵作業區。這類污染通常影響範圍較大，且會導致區域壓差波動。定期進行 HEPA 濾網 PAO 測試 是預防此類事件的最佳防線。

意外洩漏與人為疏失

化學品容器破損、清潔液噴濺或是人員未按規定穿戴無塵服，都會在瞬間釋放數以百萬計的微粒子。

三、 緊急代測與污染源追蹤：環境診斷的核心

當警報響起，您需要的不是一份「合格證明」，而是能指引修復方向的「診斷報告」。

污染源追蹤 (Contamination Source Tracking)

拓生科技的應變小組會攜帶高靈敏度的手持式微粒子計數器與風速計進行矩陣式掃描。

技術手段：我們會利用「濃度梯度法」，觀察不同點位的粒子濃度變化，循線追蹤出污染的「震央」。
流型可視化：搭配煙霧產生器（Smoke Generator），即時觀察氣流是否將污染帶向其他區域，判斷污染是否有擴散風險。

緊急代測的關鍵：即時性與精準度

在緊急狀況下，每一筆數據都關係到「復工決策」。如果使用的儀器未經校正或反應緩慢，會導致誤判，甚至造成二度污染。這正是為何拓生科技堅持使用具備 TAF 認證校正實驗室 溯源性的頂尖儀器進行應援。

四、 拓生科技：您的「環境急診室」與服務承諾

我們深知客戶在危機時刻的壓力，因此拓生科技針對緊急應變建立了專門的服務機制：

  • 快速響應與技術支援：

我們建立客戶緊急聯繫窗口，針對重大污染事件提供技術顧問優先回覆。不只是測量，更能協助廠務人員分析數據，找出系統破口。

  • 專業應變工具包 (Emergency Kit)：

我們的外測團隊隨時備妥高解析度粒子計數器、微壓差計及流型驗證工具。確保抵達現場後，能立即展開多維度的環境普查。

  • 復機確效報告 (Re-qualification)：

在污染排除後，我們提供完整的環境復原確效。這份報告包含：清消後的數據驗證、濾網完整性複查等，是您重新啟動產線、對 QA 與客戶交代的最強有力證明。

五、 結語：最好的應變，是將代測納入計畫

「平時如戰時，戰時如平時」。一套完整的無塵室管理計畫，不應只包含例行性的年度檢測，更應將「緊急代測支援」納入應變手冊中。透過與拓生科技的長期合作，您可以確保在意外發生時，有一群最懂氣流、最懂數據的專家，在第一時間站在您身邊。

延伸閱讀

氣流改善技術診斷：從紊流到穩定，揪出無塵室的無形污染殺手
HEPA 濾網洩漏 PAO 測試：無塵室完整性驗證的技術實務
壓差異常的五大元兇排查與緊急 SOP 全攻略

【生物醫藥遵循 PIC/S GMP 或 EU GMP】設備採購指南：法規導向的微粒監控決策

一、 前言：超越規格表，看見真實的總持有成本

在上一篇拓生科技《無塵室設備採購：教你看懂微粒計數器型錄與規格書，聰明選擇最適合工具!》中，我們探討了如何解讀流量、粒徑與計數效率等關鍵參數。然而，在實際的採購決策會議上，僅憑規格往往難以說服財務與廠務高層。

採購一台微粒計數器，在潔淨室監控領域，「買最貴的設備」並不等同於「最正確的投資」。首要考量應是企業所遵循的法規體系。生物醫藥業與電子半導體業對微粒監測的技術邏輯與合規要求存在顯著差異，本文將深度解析兩者在設備選型上的關鍵分渠 。

一、 生物醫藥業：基於 GMP 法規的大流量（100 LPM）必要性

對於生技製藥廠而言，設備選型必須優先滿足 PIC/S GMP 或 EU GMP Annex 1 的規範要求 。

1. 採樣體積與法規門檻

依據生物醫藥規範（參考 ISO 14644-1），在 Grade A（ISO Class 5）的關鍵區域，法規要求每次採樣量必須達到 1 立方公尺（1000 公升），以確保對大粒徑微粒（如 5.0 µm）具備足夠的統計顯著性 。

2. 大流量（100 LPM）vs. 標準流量（28.3 LPM）的工時效益

在 PIC/S GMP 的嚴格要求下，流量直接決定了生產線的準備效率：

  • 100 LPM 大流量機型：採樣 1,000 公升僅需 10 分鐘 。對於擁有 50 個採樣點的藥廠，每月全面巡檢僅需約 8.3 小時 。
  • 28.3 LPM (1 CFM) 機型：同樣採樣 1,000 公升需耗時約 35.3 分鐘 。完成同樣 50 個點位的巡檢將耗費近 30 小時，大幅增加高階人力工時及人員留在潔淨區帶來的污染風險 。

因此，100 LPM 機型是生物醫藥業為了符合 GMP 大體積採樣要求的首選工具 。

3. 關鍵法規補充：21 CFR Part 11

生物醫藥從業者必須特別注意，若測試數據涉及藥品放行紀錄，儀器軟體必須符合 21 CFR Part 11 電子簽章規範 。這代表設備必須具備稽核軌跡（Audit Trail）功能，確保數據不可竄改，否則即便硬體規格再高，也無法通過 FDA 或相關衛生主管機關的查廠 。

二、 電子與半導體業：遵循 ISO 14644-1 的彈性選型

相較於製藥業，電子業客戶主要遵循 ISO 14644-1 規範。在電子製程環境中，監測重點與採樣邏輯有所不同，並非所有場景都需要追求大流量機型 。

  • 手持式微粒計數器的優勢：在 ISO Class 7 至 Class 8 的一般醫療器材組裝或電子零件封裝區，手持式設備具備極高的移動靈活性與成本優勢 。
  • 符合需求即可：電子業對於單點採樣時間的法規壓力較小，因此 28.3 LPM（1 CFM）的標準機型或手持式設備 即可完美達成 ISO 14644-1 的合規要求，無需負擔 100 LPM 機型較高的採購成本 。

高階應用例外：僅有在 ISO Class 3 或 Class 4 的高階晶圓製造環境中，才需考慮具備 0.1 µm 靈敏度的高階機型 。

三、 法規對照表：ISO 14644-1 等級與儀器規格的精準映射

買錯儀器最大的風險，就是在面臨稽核時，數據不被承認。以下為 ISO 14644-1 潔淨室等級與對應的微粒計數器規格要求：

ISO 14644-1 等級 常見應用產業 必須監測的關鍵粒徑 建議的微粒計數器規格
ISO Class 3 ~ 4 半導體晶圓製造、高階光電 0.1 µm, 0.3 µm 靈敏度 0.1 µm 的高階機型
ISO Class 5 (Grade A) 無菌製藥充填、生技細胞培養 0.5 µm, 5.0 µm 100 LPM 大流量機型，具備 0.5 µm 解析度
ISO Class 7 ~ 8 一般醫療器材組裝、食品包裝 0.5 µm, 5.0 µm 28.3 LPM 標準機型或手持式設備

拓生科技提醒： 如果您的產業需要遵守 21 CFR Part 11，請務必確認儀器軟體具備電子簽章與稽核軌跡功能，否則硬體規格再好也無法通過 FDA 查廠。

四、 隱性成本揭露：買完儀器後，您還需要付多少錢？

許多採購案只看到了「設備買價」，卻忽略了後續長達 5 到 10 年的維運成本。

  • 1. 年度校正費用：

依據 ISO 21501-4 規範，微粒計數器必須每年進行一次嚴格的校正。若購買冷門品牌，可能面臨國內無實驗室可校正，必須送回國外原廠的窘境，這將產生高昂的國際運費與長達數週的空窗期。拓生科技擁有 TAF 認證校正實驗室（編號 4066），能為 TSI 設備提供快速、符合國際標準的在地校正服務，大幅降低隱性維護成本。

  • 2. 雷射感測器壽命與更換成本：

雷射二極體是微粒計數器的心臟，會隨時間老化。TSI 採用長效型雷射二極體，並提供優於業界的保固條件。在採購時，務必將「感測器過保後的更換報價」納入 TCO（總持有成本）的評估中。

  • 3. 備機租賃與代測需求：

當儀器進廠校正時，您的產線不能停。拓生科技不僅提供儀器銷售，更具備強大的 第三方代測 能量與備機租賃支援，確保您的環境監測永不中斷。

五、 結語：讓拓生科技成為您的決策後盾

  • 生物醫藥業：請認準具備 21 CFR Part 11 功能的 100 LPM 大流量機型，以符合 PIC/S GMP 或 EU GMP 對採樣體積與數據完整性的嚴苛要求 。
  • 電子產業：根據製程等級選擇 28.3 LPM 標準機型或手持式設備 即可符合 ISO 14644-1 規範，將資源配置於最具效益的點位上 。

延伸閱讀

無塵室設備採購：教你看懂微粒計數器型錄與規格書，聰明選擇最適合工具!

廠務與 EHS 管理實務：如何建構符合職安法規的風速風量監控系統？

無塵室的預防性維護 (PM) 排程：如何利用代測數據精準預測「故障前兆」？

【案例分享】高壓時程下的製藥廠潔淨室空調驗證：拓生科技的專業管理實務

對於製藥業而言，潔淨室空調驗證不僅是合規性測試，更是產線能否如期投產、品質系統能否銜接 GMP 文件要求的關鍵節點 。在設備更新或新產線建置的衝刺階段，驗證工作往往被壓縮在工程收尾與投料準備之間，任何延誤都將轉化為實質的營運風險 。

一、 專案挑戰：大規模測點與極短交付期限

本案受委託於一家製藥廠，須在有限工作天內完成跨區域的大規模驗證，其核心挑戰包含 ：

  • 測點規模龐大：涵蓋「層流設備區 (LAF)」與「潔淨室區」，合計超過 785 個測試點 。
  • 多樣化驗證項目：包含 PAO 洩漏、風速風量/換氣數 (ACH)、落塵、氣流方向、壓差、溫濕度及回復性測試等 12 項專業測項 。
  • 時效要求極高：客戶要求在測試完成後 7 天內交付正式驗證報告，且此時效直接連動生產排程與合約罰則 。

二、 拓生科技：以專案控管克服時程壓力的三大策略

面對大規模且高時效的案件，拓生科技不單依靠技術執行，更透過嚴謹的流程拆解與資源調度來規避風險 。

1. 前瞻性規劃與預判

在進場執行前，技術團隊即根據客戶提供的平面配置與空調系統資料，預先完成測點規劃、執行順序及人員配置 。此舉有效降低了臨場補測與動線衝突的機率，將重複作業的風險降至最低 。

2. 高效整合測試執行

本案由單一專業團隊同時整合兩大區域與多項驗證邏輯 。

  • 降低溝通界面：避免分段執行產生的協調成本 。
  • 數據同步處理：確保資料格式一致，讓數據整理與報告編修能與現場測試同步推進 。
  • 認證儀器與佐證：使用 TAF ISO 17025 認證合格儀器，並同步保留照片與錄影紀錄，確保每一筆數據在 GMP 稽核中均具備完整的可追溯性 。

3. 關鍵路徑管理

透過無塵室全面驗證流程（初步評估、執行、分析、輸出），拓生科技將「驗證報告」視為生產啟用的核心文件，而非測試後的附屬品 。這種目標導向的管理方式，確保了在高壓環境下仍能維持數據的完整性與報告品質 。

三、 實質成果：生產排程零延誤

本次驗證任務最終達成以下指標，完美銜接客戶的品質管理體系 ：

指標 執行結果 管理意義
現場測試規模 785+ 測試點 展現大型案場的高效整合能力
驗證項目數 12 項完整測試 確保空調驗證符合 ISO 14644 與 GMP 標準
報告交付時效 7 天內交付 支撐後續 GMP 文件準備與生產啟動時程
生產延誤天數 0 天 避免因驗證延誤造成的實質營運損失

四、 結語：讓驗證成為企業穩定啟線的保障

拓生科技的核心價值在於理解製藥廠的文件節點與稽核需求 。我們提供的「第三方代測服務」不是技術外包，而是涵蓋了事前規劃、數據分析、異常說明及後續改善支援的全方位解決方案 。

透過本次案例證明，只要具備專業的專案管理能力與嚴謹的流程控管，驗證品質與交付速度可以並存 。拓生科技致力於讓潔淨環境驗證成為企業降低風險、支撐高品質管理的最強後盾 。

延伸閱讀

廠務與 EHS 管理實務：如何建構符合職安法規的風速風量監控系統？

無塵室的預防性維護 (PM) 排程：如何利用代測數據精準預測「故障前兆」？

HEPA 濾網洩漏 PAO 測試：無塵室完整性驗證的技術實務

廠務與 EHS 管理實務：如何建構符合職安法規的風速風量監控系統？

在無塵室、實驗室及各類工業製程中，風速（Air Velocity）與風量（Air Volume）不僅是維持生產環境穩定的數據，更是落實職業安全衛生（EHS）管理與規避法規風險的核心指標 。對於廠務、設備工程與建廠專案經理而言，確保局部排氣裝置與通風系統的效能，是守護人員安全並通過勞檢稽核的關鍵任務 。

一、 為什麼廠務與工程團隊必須重視風速監控？

依據國內《職業安全衛生管理辦法》與有機溶劑相關法規，企業對通風與排氣設備的管理具備嚴格的強制性：

  • 原始性能測試： 局部排氣裝置安裝完成後，必須進行性能測試並製作報告，相關紀錄須保存 10 年 。
  • 定期檢查義務： 雇主應每年定期對局部排氣、空氣清淨及吹吸型換氣裝置實施檢查，確認其吸氣與排氣能力 。
  • 數據留存機制： 自動檢查紀錄須妥善保存 3 年，以應付隨時可能的勞檢與外部稽核 。

若缺乏持續且具備時間戳記的監測紀錄，即便現場設有排氣設備，一旦面臨勞檢或異常事件追查，往往會因「管理證據不足」而面臨限期改善甚至罰則 。

二、 傳統管理方式面臨的挑戰

許多廠房目前仍仰賴人工持手持式風速計巡檢，這種方式常會遇到以下管理缺口 ：

  1. 人力成本高且效率低： 點位分散且管線複雜，人工逐點巡查極耗工時且容易漏測 。
  2. 數據碎片化： 紙本抄錄或 Excel 紀錄難以即時對比歷史趨勢，無法在性能衰減初期及早預警 。
  3. 稽核壓力大： 當勞檢要求調閱長期監控報表時，格式不一或缺乏歷程紀錄的資料難以形成有效的法律證明 。

三、 拓生科技：自動化監控解決方案與成功案例

拓生科技針對上述痛點，協助某廠房導入了以 24小時監控並記錄之風速計 為核心的數位監控方案，將「單次量測」升級為「連續式資料管理」 。

1. 技術架構優勢

  • 高精度感測： 量測範圍 0～30 m/s，測量精度達 ±3%，確保每一筆數據的精確性 。
  • 標準化通訊： 採用RS485 與 MODBUS-RTU 架構，可輕易整合至現有的 PLC、DCS 或拓生專屬監控平台 。
  • 即時可視化： 系統能同步顯示多點位的即時數值與瞬間風量，並提供趨勢圖與歷史報表匯出功能 。

2. 管理效益對照表

項目 導入前（傳統模式） 導入後（拓生方案）
量測方式 手持設備、人工巡檢、紙本抄錄 24 小時自動監測、即時平台顯示
數據應用 難以追蹤歷史趨勢與異常預警 可查閱趨勢圖，實現預防性維護
稽核準備 資料零散，調閱與整理成本高 報表一鍵匯出，數據具完整時間戳記
法規遵循 被動應付勞檢，風險管理存在漏洞 主動提供合規證據，制度化管理數據

四、 拓生科技：您在環境驗證與法規合規上的專業夥伴

拓生科技的專業價值不只在於提供儀器，更在於能從廠務營運與法規合規的角度，提供全方位的技術支持 ：

  • 一站式驗證服務： 若您的廠房面臨建廠驗證或年度稽核，我們可延伸提供無塵室代測服務（第三方驗證），涵蓋風速、風量、換氣次數（ACH）及壓差等完整測試 。
  • 客製化監控系統： 根據不同場域（如化學抽氣櫃、有機溶劑作業區）提供適切的感測工具與數位平台，將數據轉化為管理資產 。
  • 專業報告產出： 協助企業建立符合職安法規要求的原始性能測試與自動檢查報告，確保在勞檢面前白紙黑字、無懈可擊 。

五、 結語

風速與風量監控是廠務與專案經理維持製程穩定與法規合規的第一道門口 。透過拓生科技的監控方案，您不僅能提升作業環境安全性，更能有效將管理數據制度化，將職安風險降至最低 。

若您有建廠專案需求或正準備年度設備自動檢查，歡迎諮詢拓生科技，我們將協助您建構最穩固的風速監控防線。

【拓生科技有限公司Toson Technology Co.,Ltd】

電話:(03) 667-6443
信箱:[email protected]
地址:新竹縣竹北市國盛街333之1號

 延伸閱讀

2026風速計選購指南：熱線式、風罩式、葉輪式、皮托管，如何挑選無塵室的最佳守護者？
HEPA 濾網洩漏 PAO 測試：無塵室完整性驗證的技術實務
壓差異常的五大元兇排查與緊急 SOP 全攻略



無塵室的預防性維護 (PM) 排程：如何利用代測數據精準預測「故障前兆」？

一、 前言：別等警報響了才進場

在高度受控的生產環境中，無塵室設備的性能是會隨著時間衰減的。許多企業習慣採用「反應式維修（Reactive Maintenance）」，即等到壓差警報響起、或者微粒子數超標後，才緊急聯繫工程師進場更換濾網或維修馬達。

然而，真正的一流廠房採用的是預防性維護（Preventive Maintenance, PM）。PM 的核心不再是「壞了才修」，而是透過定期的第三方代測數據進行深度分析，找出設備效能下滑的曲線。今天，拓生科技將揭秘如何將看似枯燥的檢測數據，轉化為守護產能的「預言書」。

二、 數據預測：代測指標背後的「維護密碼」

代測報告不應只是應付稽核的公文，它是設備健康的體檢報告。透過以下幾項核心代測數據，我們可以精準判斷維護時機：

壓差與風速的交叉趨勢：濾網壽命的指標

當我們發現 HEPA 濾網前點的風速在維持相同轉速下逐漸下降，且濾網前後的壓差（Static Pressure Drop）呈現線性上升時，這代表濾網的微孔已趨於飽和。

數據應用： 透過連續三個月的數據建模，我們可以推估出壓差到達「上限臨界點」的具體月份，進而提早採購濾網，在停工歲修期間統一更換，避免在生產高峰期因濾網堵塞導致換氣率不足。

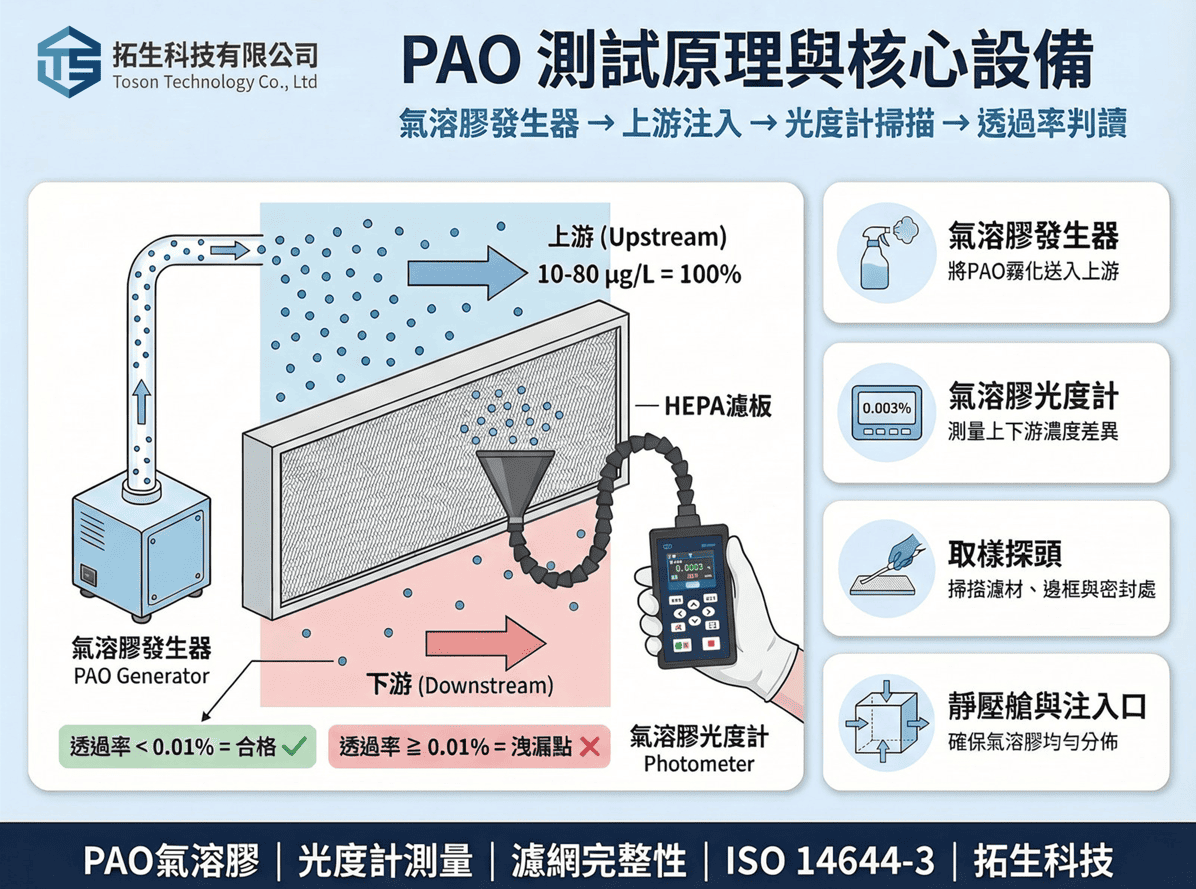

PAO 濾網洩漏測試：風險的早期預警

在年度的濾網完整性測試（PAO 測試）中，即便當前的洩漏率仍在合格範圍內（例如 0.005%），但若與去年數據（0.001%）相比有顯著上升，這可能代表墊圈密封膠（Gasket）正在老化或框架產生了微小形變。

數據應用： 這類數據提醒維護團隊，在下一次 PM 排程中，應優先強化密封結構的檢查，而非僅僅更換濾網。

氣流流型（Smoke Test）的穩定性

如果代測顯示氣流開始出現不穩定的迴流（Eddy Current），這通常預示著送排風平衡（TAB）已失調，可能是風機皮帶鬆脫或變頻器（VFD）輸出不穩。

數據應用： 提早對動力系統進行 PM，能預防因氣流失衡導致的局部污染堆積。

三、 制定年度維護與代測的整合排程 (Integrated Schedule)

一個高效的 PM 計畫，必須將「檢測」與「維護」進行無縫整合。拓生科技建議的標準整合排程如下：

頻率 代測項目 (工具) 維護行動 (PM) 數據應用目標
每季 關鍵點微粒計數、壓差巡檢 FFU 預濾網清潔/更換 延長主濾網壽命，確認穩定度。
每半年 風速均勻度測試、溫濕度校驗 檢查馬達潤滑與皮帶張力 預防性調整動力系統，降低能耗。
年度 PAO 完整性測試、換氣率確效 HEPA 濾網大檢查與更換 全面性能驗證，應對外部稽核。
  • 整合排程的優勢：

將代測安排在維護動作之後，能即時驗證 PM 的成效；而將代測安排在維護之前，則能為維護清單提供科學依據（Evidence-based PM）。

四、 拓生科技：數據驅動的 PM 服務夥伴

為什麼選擇拓生科技來協助您的預防性維護？

  • 數據深度解讀： 我們不僅提供數據，更提供「趨勢分析報告」，告訴您哪些設備可能在半年內出現異常。
  • 專業儀器校正 (TAF 4066)： 用於 PM 預測的工具必須極其精準。我們使用自有的 TAF 實驗室標準，確保每一份代測報告的基準點都是一致的。
  • 整合維護建議： 拓生工程師擁有豐富的現場代測經驗，能根據現場發現的氣流死角，直接提供結構改善或運轉參數調整的 PM 建議。

五、 結語：用數據鎖定良率，用排程消滅風險

預防性維護不是一項支出，而是一項「保險」。透過科學化的代測數據分析，您可以精準掌握每一片濾網、每一台風機的脈搏，讓無塵室始終維持在最佳戰鬥狀態。

氣流改善技術診斷：從紊流到穩定，揪出無塵室的無形污染殺手

一、 前言：當微粒子數據不再「聽話」

在某精密光學零件製造廠的 Class 1,000 無塵室內，廠務主管正面臨一個棘手的難題：即便過濾器（HEPA）全部更新、地面與壁面已進行深度清潔，其關鍵組裝區的微粒子數據依然會不定期地爆發性增長。這種不穩定性直接導致了產品表面污染率上升，良率在兩週內下滑了 12%。

這正是典型的「氣流管理」問題。當環境中出現壓差失衡或氣流短路，即使空氣再乾淨，污染物也會被「困」在關鍵區域或從低等級區域被「吸」入。拓生科技受邀對該廠進行深度診斷，透過專業的流場技術，找出隱藏在空氣中的無形威脅。

二、 案例描述：多維度的深度技術診斷

拓生科技技術團隊進場後，啟動了一連串標準化的診斷程序，旨在從數據與視覺兩方面重構現場狀況：

A. 微粒子動態檢測 (Particle Mapping)

我們利用多台 TSI 高精度微粒計數器，在組裝線的上、中、下風處進行同步監測。結果發現，污染並非源於空調送風，而是源於特定機台運作時產生的二次污染。

B. 壓差與空氣平衡檢查 (Pressure & Air Balancing)

經檢測發現，關鍵區域與緩衝間的壓差僅維持在 2 Pa，低於標準建議的 10-15 Pa。這代表當作業員進出開門時，外部空氣極易因滲透效應（Infiltration）倒灌入內。

C. 氣流可視化技術 (Airflow Visualization)

這是本次診斷的重頭戲。我們使用高純度去離子水霧發煙機（Water Fogger），在關鍵工站進行流場追蹤。在攝影機的記錄下，真相大白：由於機台後方散熱風扇配置不當，原本應該由上而下排出的垂直單向流，在工站表面形成了巨大的「反捲氣流（Eddy Current）」，將地面附近的微塵直接捲回了產品接觸面。

三、 問題研判與氣流改善建議

根據診斷結果，我們判斷問題核心在於「微環境（Mini-environment）流場衝突」。拓生科技提出了以下改善措施：

  • 壓差梯度優化： 調整空調箱（AHU）的風機頻率與迴風閥開度，將關鍵區壓差提升至穩定的 12 Pa，建立強效的物理屏障。
  • 導流板安裝與排氣微調： 在產生熱氣的機台後方安裝導流罩，引導氣流順利進入下風處迴風口，消除工作表面的漩渦。
  • 作業 SOP 修正： 根據氣流方向重新規劃物料擺放位置，避免物品阻擋採樣口或迴風路徑。

四、 效益量化：數據見證品質的重生

改善措施實施兩週後，我們對客戶的環境進行了回測，數據呈現了顯著的進步：

  • 環境穩定性提升： 微粒子數據的標準差（RSD）從原本的 45% 降至 8%，代表環境進入了高度受控狀態。
  • 壓差合規率： 壓差偏移報警次數從每日平均 15 次降低至 0 次。
  • 良率回升（ROI 量化）： 產品污染率從 15.2% 降至 2.8%，整體良率回升 12.4%。

五、 結論：氣流診斷，是潔淨室長治久安的基石

潔淨室管理不能只靠「換濾網」。當環境出現異常波動，專業的流場診斷與氣流改善技術才是解決問題的關鍵路徑。

拓生科技不僅提供精密的計數器，更具備深厚的環控診斷經驗。我們協助您看見空氣、管理氣流，作為您最信賴的第三方公正代測夥伴，將環境風險轉化為產能競爭力。
